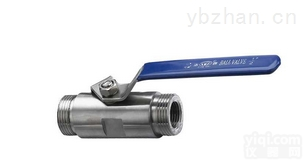

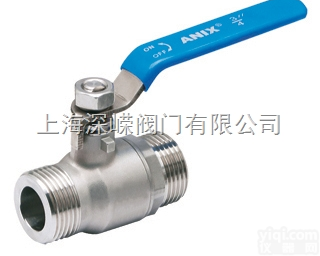

产品特征
应用规范公称压力:1.6-6。4MPa 适用温度范围:2-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G)。螺纹类型:ZG.G·NPT.BSPT.BSP.DIN259/2999
主要连接尺寸及重量
公称直径 | 尺寸(mm) |

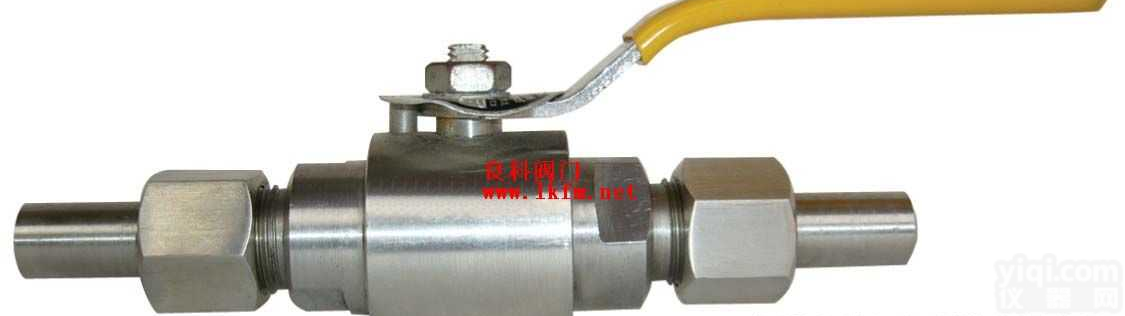

d | L | L1 | M | Lo | Q61对焊接头总长 |
6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
为确保产品质量,订货时请提供以下详细参数:
新项目用户请提供设计院设计的型号,更换配件用户请提供之前使用的产品型号或以下参数:
1.使用什么介质; 2. 介质的温度;
3.介质的CV值; 4. 工作压力;
5.传动方式; 6. 连接方式;
7. 结构形式; 8. 公称通径等
