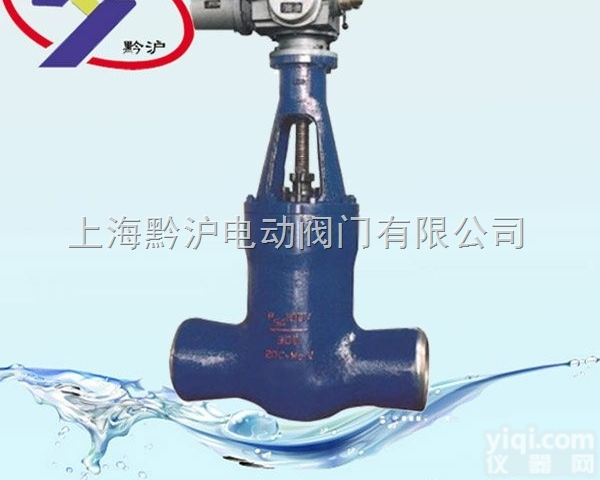

Z960Y Z960Y高温高压电站闸阀，上海阀门厂家_详细资料

产品信息

一、Z960Y高温高压电站闸阀 产品引用标准
● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
二、Z960Y高温高压电站闸阀 主要零件材料
零件名称
材料Pai号
阀体
WCB
WC6
WC9
阀板
WCB
WC6
WC9
阀盖
25
12Cr1Mo1VA
阀杆
1Cr17Ni2
20Cr1Mo1VA
阀座
25
12Cr1Mo1VA
密封环
S软钢(增强柔性石墨)
S软钢
F软钢
填料
增强柔性石墨
支架Yoke
WCB
WCB或WC6
阀杆螺母
45(ZCuZn25A16Fe3Mn3)
四开环
1Cr13
20Cr1MoVA

三、Z960Y高温高压电站闸阀 性能规范
产品型号
公称压力PN(MPa)
试验压力(MPa)
工作压力(MPa)
工作温度(℃)
适用介质
强度试验
密封试验/上密封实验
Z960Y-250
25
37.5
27.5
-
≤425
水、蒸汽
Z960Y-320
32
48.0
36.0
-
≤425
Z960Y-P54100
-
30.0
22.0
P5410
≤540
蒸汽
Z960Y-P54170
-
48.0
36.0
P5417
≤540
四、Z960Y高温高压电站闸阀 主要外形尺寸

公称通径DN
主要外形尺寸和连接尺寸(mm)
电动装置
重量(kg)
d
L
H
L1
L2
Z960Y-250
100
84
406
1164
437
277
DZW45
234
125
100
483
1402
437
277
DZW60
343
175
158
711
1650
554
309
DZW180
638
225
200
864
1650
554
309
DZW180
654
300
280
1067
2106
764
398
DZW350
1973
Z960Y-320
100
96
533
1236
437
277
DZW60
291
125
118
610
1302
437
277
DZW60
315
150
148
762
1403
526
283
DZW90
672
175
148
762
1650
554
309
DZW180
684
225
222
1041
1650
554
309
DZW180
696
Z960Y-P54100V
175
148
762
1650
554
309
DZW180
683
225
222
1041
1650
554
309
DZW180
704
250
222
1041
1795
554
309
DZW180
1214
300
294
1245
2080
554
309
DZW250
2125
Z960Y-P54170V
125
98
630
1230
437
277
DZW60
312
225
186
1060
1680
554
309
DZW180
1401
300
278
1397
2265
764

DZW500
2834
325
310
1448
2265
690
398
DZW500
2632
350
338
1550
2536
715

DZWC-4
5591
