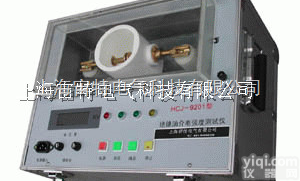

HCJ-9201 绝缘油介电强度测试仪

HCJ-9201绝缘油介电强度测试仪 使用说明

一、产品概述

　　 HCJ-9201绝缘油介电强度测试仪 是油浸高压电器设备油质电气性能常规试验之一，根据电力部修订的《电力系数油质试验方法》中TS—27—1—78的规定，我们研制了BC6900A绝缘油介电强度测试仪，该产品为干式铝合金外壳具有重量轻、携带方便、适用于电力系数及用户在现场使用，本产品与同类产品相比，具有操作简便、效率高、测量准确等优点、是试验人员理想的测试仪器。

二、技术性能

　　1、电源电压：220V/50Hz
　　2、设备容量：0.5KVA
　　3、输入电压：200V/50Hz
　　4、输出试验电压：0 —60KV 或 0—80KV
　　5、电压表指示误差：±5%
　　6、升压速度：2KV/秒 ± 20%
　　7、燃弧时间：不大于20ms

三、绝缘油电气强度参数

四、使用步骤

1、将油杯电极调好并放，油在放进仪器内，罩上玻璃盖。
　　2、将电源线插上，打开电源开关，此时电源指示灯亮，仪器已经开始工作。
　　3、当零位指示灯亮时，按下启动按钮，高压指示灯亮，同时仪器按2KV/S速度均速自动升压，观察仪表指示状况。
　　4、油击穿后，继电器动作，高压断开，仪表显示的电压即是油击穿电压。
　　5、按下“停止、复位”按钮，仪表显示的电压消失，同电机反转回“零”位，到零位时，零位指示灯，同时电机自动停止。
　　6、待油静止5—10分钟后，重复上述工作，连续3—6次，得以综合平均值，此时换算的数据即是绝缘

五、注意事项

　　1、该控制箱外壳是铝合金，工作前一定将接地线接牢，以免发生意外。
　　2、该产品为干式，在干燥的地方，相对温度不大于80%。
　　3、试油变压器的高压尾和外壳必须有可靠的接地。

六、配套产品

　　1、电源线 壹根
　　2、油　杯 壹只油的电气强度值。
