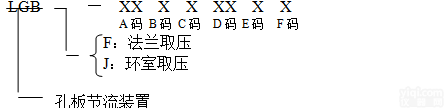

2 产品型式号及编码
A~F码的含义如下:
A码—表示管道公称通径用二位数表示;
B码—表示公称工作压力,用一位数表示;
C码—表示公称通径管子外径尺寸系列(GB1245-90),用一位数表示;
D码—表示孔板类别,用二位数表示;
E码—表示孔板材质与法兰材质,用一位数表示;
F码—表示孔板附件,用一位数表示。
上述各码具体代码详见《节流装置编码一览表》。
2.2 产品组成

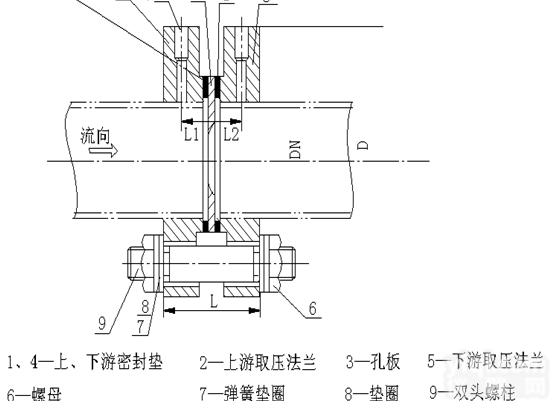

a 法兰取压的节流装置:由取压法兰、节流件、密封垫片及紧固件,配二次仪表可显示瞬时流量及累积总量。

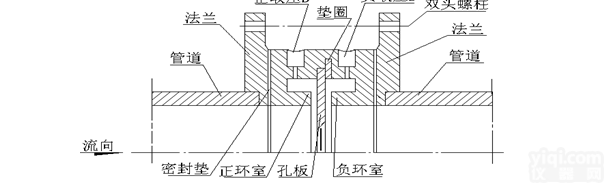

b 环室取压的节流装置:由法兰、环室、节流件、密封垫片及紧固件,配二次仪表可显示瞬时流量及累积总量。
2 产品工作原理与主要结构
3.1 原理

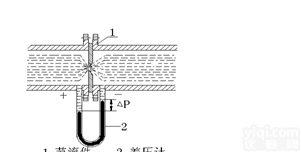

节流装置是人为地在介质流通的管道内造成节流(如图1)当被测介质流过节流装置后,造成一个局部收缩,流束集中,流速增加,静压力降低,于是在节流件的上下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系,流量愈大,所产生的静压力差愈大,因此通过测量差压的方法,就可测得流量。

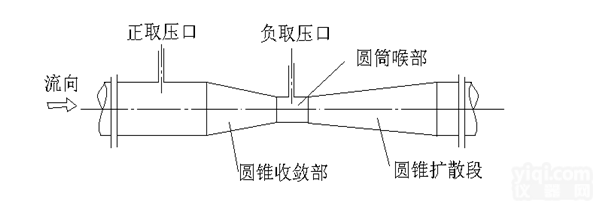

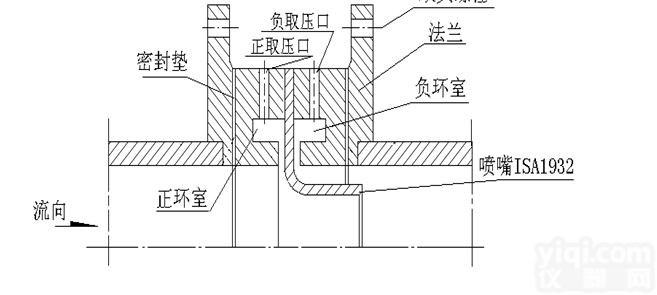

3.2 结构
4 基本参数及性能指标
(1) 对标准孔板,标准喷嘴:影响测量误差的因素有多种,若安装使用符合国际标准ISO5167—1(1991)有关规定,精确度等级一般可以达到1级~1.5级。
(2) 对非标准的孔板(如双重孔板,圆缺孔板,小孔板等),由于试验数据不够充分,没有“标准”可查,故应当在设计制造完工后进行标定。(通常用水标定液体流量;而且空气标定气体流量)经标定后可达到精确度(基本误差)等级为1级~1.5级,若不经过标定,仅靠经验性资料计算,设计,精确度在±2.5%左右。
5 安装、使用和调整
(1) 节流装置在安装前应检查节流装置编号和尺寸是否符合管道安装位置要求。
(2) 新装管路系统,必须在管道中冲洗和扫线后再安装节流装置,以防管内杂物堵塞或损伤节流装置。
(3) 注意节流装置安装方向,标有“+”的一端应与流体上游管段连接,标有“-”的一端应与流体下游管段连接。
(4) 节流装置与管道ZX,节流装置的ZX线与上游侧,下游侧管道ZX线之间的距离ex应小于或等于:
(5) 节流装置在管道中安装时,应保证其端面和管道轴线垂直,垂直度误差不得超过±1。
(6) 夹紧节流装置用的密封垫片(包括环室与法兰,环室与节流件间),在夹紧后,不得凸出管道内壁。
(7) 节流装置安装处必须严密,不允许有泄漏现象存在。因此,安装工作必须在管道试压前进行。
(8) 法兰取压节流装置,若法兰采用凸面板式平焊法兰(如图4),则必须在工艺管段上先打好孔且与取压法兰上的取压孔对正后,再焊接工艺管段。
(1) 邻近节流装置上游管段长度至少为2D是圆管形的,在任何平面上任何一个直径与管道直径D相差不得大于0.3%。
(2) 在离一次装置上游端面起至少2D的长度内,下游直管段的任何一个直径与上游直管段的平均直径之差不得大于3%。
(3) 节流件上下游必须保证的Z小管段长度与上游阻力件的形式和节流件径比β有关见表1。
直 径 比 β≤ | 上游侧阻流件形成和短直管段长度(DN的倍数) | 下游短直管段长度(包括在本表中的所有阻流件) | ||||||||
单个900弯头或三通(流体仅从一个支管流出) | 在同一平面上的两个或多个900弯头 | 在不同平面上的两个或多个900弯头 | 渐缩管(在1.5D至3D的长度内2D变为D) | 渐扩管(在1D到2D的长度内由0.5变为D) | 球型阀全开 | 全孔球阀或闸阀全开 | ||||
0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 | 10(6) 10(6) 10(6) 12(6) 14(7) | 14(7) 14(7) 16(8) 18(9) 22(11) 28(14) 36(18) 46(23) | 14(7) 14(7) 16(8) 16(8) 18(9) 18(9) 20(10) 22(11) 26(13) 32(16) 36(18) 42(21) 50(25) | 34(17) 34(17) 34(17) 36(18) 36(18) 38(18) 40(20) 44(22) 48(24) 54(27) 62(31) 70(35) 80(40) | 5 5 5 5 5 5 6(5) 8(5) 9(5)] 11(6) 14(7) 22(11) 30(15) | 16(8) 16(8) 16(8) 16(8) 16(8) 17(9) 18(9) 20(10) 22(11) 25(13) 30(15) 38(19) 54(27) | 18(9) 18(9) 18(9) 18(9) 20(10) 20(10) 22(11) 24(12) 26(13) 28(14) 32(16) 36(18) 44(22) | 12(6) | 12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 14(7) 14(7) 16(8) 20(10) 24(12) 30(15) | 4(2) 4(2) 5(2.5) 5(2.5) 6(5) 6(3) 6(3) 6(3) 7(3.5) 7(3.5) 7(3.5) 8(4) 8(4) |
对所有的直径比β | 阻流件 | 上游侧短直管段长度 | ||||||||
直径比大于或等于0.5的对称骤缩异径管 直径小于或等于0.03D的温度计套管和插孔 直径在0.03D和0.13D之间的温度计套管和插孔 | 30(15) 5(3) 20(10) | |||||||||
注:1、不带括号的值为“零附加不确定度”的值。 2、带括号的值为“0.5%附加不确定度“的值。 |
(1) 导压管应按被测流体的性质和参数使用耐压,耐腐蚀的材质制造,内径不得小于6mm,长度在16m之内,视被测流体的性质而定,不同长度下的Z小内径值见表2。
(2) 导压管应垂直或倾斜敷设,其倾度不得小于1:12。粘度较高的流体,其倾斜度还应增大。当差压讯号传送距离大于30m时,导压管应分段倾斜,并在各Z高点和Z低点分别装设集合器和沉降器。
(3) 为了避免差压记号传送失真,正负导压管应尽量靠近敷设,严寒地区还应采取防冻措施,可采用电热或蒸汽保温,但要防止被测介质过热汽化和在导压管中产生气体造成假差压。

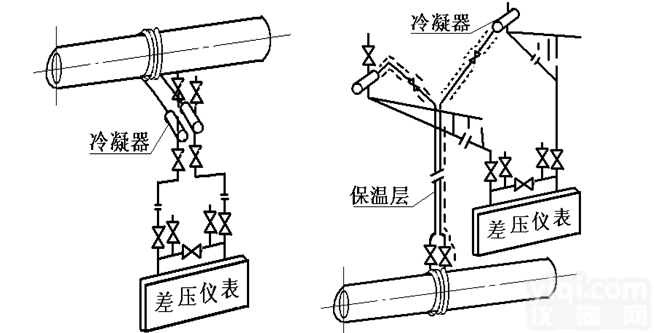

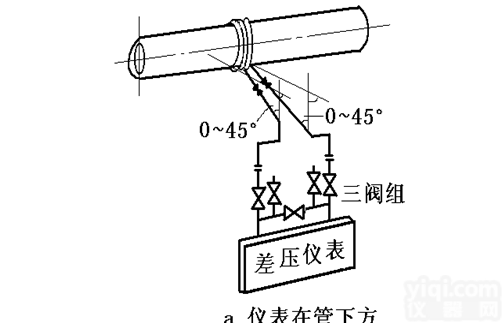

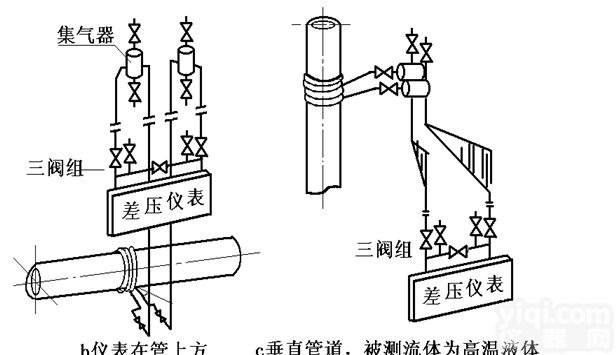

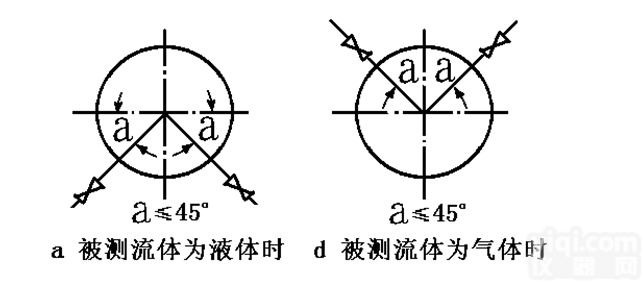

(4) 节流装置安装在垂直管道上时,取压口位置可在取压装置平面上任意选择。节流装置安装在水平或倾斜的主管道内取压口位置如图6
导压 导压管 管内径 长度 被测介质 | >16,000 | 16,000~45,000 | 45,000~90,000 |
水、水蒸气、干气体 | 7~9 | 10 | 13 |
湿气体 | 13 | 13 | 13 |
低、中粘度的油品 | 13 | 19 | 25 |
脏液体或气体 | 25 | 25 | 38 |
(1) 节流装置必须与差压计或差压变送器配套使用,才能得知流量。为了便于在现场调整零点,必须在差压变送器的引压管处加装“三阀组”,使用方法见变送器的说明书。
(2) 为了测知真实的差压值,除了正确的敷设取压管路外(见5.3)还需要使取压管路内的导压介质(传递流体的静压值)保持单相(液相或气相)状态,即测液体介质流量,必须使取压管内充满液体,不得混入气体;测气体介质流量时,必须使管内充满气体,不得凝结液体,为此可加设集气器或沉降器,收集液体中的气体(定期排放)或气体中的液体(定期清除)。
(3) 节流装置的设计参数是否与实际参数相符直接关系到测量精度,节流装置投入使用时,测得的参数如果处于参数的范围内,测量精度一般不会超过设计计算精度,但是如果没得的参数远离设计参数范围(假定节流装置及差压变送器选型,制造,安装均符合要求)则有可能是提供的设计参数有误,应更改设计参数,重新设计计算节流装置。
(4) 使用中工艺条件的变化导致流体参数改变,应当采用温度,压力的自动跟踪补偿,否则会带来测量误差。目前市场上已经出现多种型式的智能化流量显示仪,可输入介质温度,压力,标准状态下的介质密度,压缩系数。流量系数(流出系数)等保证了节流装置的准确测量。
6 保养修理及常见故障排除
7 供应成套性
(1) 法兰取压节流装置包括节流件、取压法兰、取压管及紧固件。
(2) 环室取压节流装置包括节流件、环室、法兰、取压管及紧固件。
8 订货须知
(1) 被测流体参数的物理状态(如流量是什么状态下一工业标准态,实际状态)直接关系到设计的正确性,务必请用户注明。
(2) 请注明供货内容:节流件包括密封垫圈、环室、法兰、取压管等,若还要阀门、直管段、冷凝器、集合器、沉降器或差压变送器显示表等,则必须特别注明。
1、 本厂生产的产品均应标注商标、品名、型号、出厂日期,并附有说明书、合格证。
2、 如流量计不能满足要求时请用户提出特殊需要我厂安排特型加工。
