产品信息 手动刀型闸阀，手动刀型闸阀，不锈钢刀型闸阀，暗杆刀型闸阀手动梅花刀形闸阀 手动刀型闸阀 关健词：手动刀型闸阀|刀型闸阀   来自：http://www.hyfmv.com 手动刀形闸阀 计制造 Design and manufacture: JB/T8691-1998 结构长度 structural length: GB/T15188.2-94 法兰连接 Flange connection: GB/T9113.1-2000  JB/T79-94 试验与验收  testing and acceptance: GB/T13927-92 主要零部件材质  Key parts material 阀体、上盖Valve body, upper cap 碳钢、不锈钢Carbon steel, stainless steel 阀板Valve plate 不锈钢stainless steel 阀杆Stem 不锈钢stainless steel 密封圈Seal ring 橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy 手动刀形闸阀主要性能规范  Key performance indicators 公称压力Nominal pressure PN 壳体试验Casing test 1.5XPN 密封试验Leak test 1.1XPN 工作温度Operating temperature 橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃ 适用介质Working medium 糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix 手动刀形闸阀主要外形及连接尺寸Profile and connection dimension                                 Unit:mm 公称压力Nominal pressure(MPa) 公称通径Nominal through diameter（mm） L D D1 D2 H N-M D0 1.0 50 48 160 125 100 285 4-M16 180 65 48 180 145 120 298 4-M16 180 80 50 195 160 135 315 4-M16 220 100 50 215 180 155 365 8-M16 220 125 57 245 210 185 400 8-M16 230 150 57 280 240 210 475 8-M20 280 200 70 335 295 265 540 8-M20 360 250 70 390 350 320 630 12-M20 360 300 76 440 400 368 780 12-M20 400 350 76 500 460 429 885 16-M20 400 400 89 565 515 482 990 16-M22 400 450 89 615 565 532 1100 20-M22 530 500 114 670 620 585 1200 20-M22 530 600 114 780 725 685 1450 20-M27 600 700 130 895 940 800 1700 24-M27 600 800 130 1010 950 905 2000 24-M30 680 900 140 1110 1050 1005 2300 28-M30 680 注：0.6MPa、1.0MPa、1.6MPa及美标150Lb等连接尺寸见附录 关健词：电液动刀型闸阀，铸铁镶铜闸门，偏心半球阀

您可能感兴趣的产品

刀型闸阀,电液动刀型闸阀，气动刀型闸阀，电动刀型闸阀

产品信息

联系我们

关注我们

阀体、上盖Valve body, upper cap	碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate	不锈钢stainless steel
阀杆Stem	不锈钢stainless steel
密封圈Seal ring	橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy

公称压力Nominal pressure	PN
壳体试验Casing test	1.5XPN
密封试验Leak test	1.1XPN
工作温度Operating temperature	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

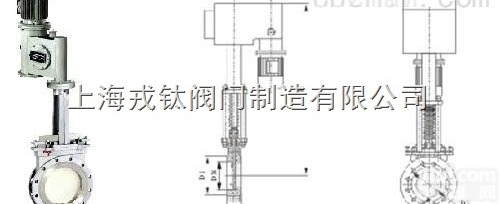

公称压力Nominal pressure(MPa)	公称通径Nominal through diameter（mm）	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	285	4-M16	180
	65	48	180	145	120	298	4-M16	180
	80	50	195	160	135	315	4-M16	220
	100	50	215	180	155	365	8-M16	220
	125	57	245	210	185	400	8-M16	230
	150	57	280	240	210	475	8-M20	280
	200	70	335	295	265	540	8-M20	360
	250	70	390	350	320	630	12-M20	360
	300	76	440	400	368	780	12-M20	400
	350	76	500	460	429	885	16-M20	400
	400	89	565	515	482	990	16-M22	400
	450	89	615	565	532	1100	20-M22	530
	500	114	670	620	585	1200	20-M22	530
	600	114	780	725	685	1450	20-M27	600
	700	130	895	940	800	1700	24-M27	600
	800	130	1010	950	905	2000	24-M30	680
	900	140	1110	1050	1005	2300	28-M30	680
