拖链分类特点 拖链，一般应用在机机械等的电缆、油管、气管、水管、风管上，起牵引和保护作用。 拖链的使用起源于德国，后来国内引用并创新结构。 现在的拖链已经广泛使用在机上，保护了电缆等也使机整体看起来更美观。拖链，矩形金属软管，防护套，波纹管和包塑金属软管都属于线缆防护产品。拖链从材质上分为钢制拖链，塑料拖链。钢制拖链由钢铝组合而成可以定做，塑料拖链又称为工程拖链，坦克链。 拖链根据使用环境和使用要求的不同分为桥式拖链、全封闭拖链和半封闭拖链三种。 塑料拖链的用途和特点 （1）适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。 （2）拖链的每一节都能打开，便于安装和维修。运动时噪音低、耐磨，可高速运动。（3）拖链已被广泛应用于数控机、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。（4）拖链：外形美观，重量轻，长度可任意自行调整。 塑料拖链的结构 （1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。 （2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。 （3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链内。 （4）另可提供分隔片，将链内空间按需要分隔开。 塑料拖链的基本参数 （1）材料：增强尼龙，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。 （2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。 （3）运行速度和加速度（具体速度、加速度视运行情况而定）。钢制拖链介绍TL系钢制拖链的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不下垂。 1、拖链可适应移动速度40米/分。 2．拖链在移动速度时，噪声声压级不大于68分贝。 3．拖链安全使用寿命不小于500万次。TLA型钢铝拖链可承载数量多，重量大的电缆及油管，悬置（允许不用支承轮）长度大，支撑板可根据用户需要制作，适用于工作母机，移动要械等。其弯曲半径为50-600mm，链板高度为35-150mm，可任意选用。TLA型钢铝拖链其使用行程为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。拖链的支撑板宽度为150mm至600mm，孔与孔之间的间隔量为5mm。*链板的高度，也就是支撑板的高度，是由电缆值径决定的，机限度运转时，如拖链的宽度超过300mm，拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。*弯曲半径要根据电缆的直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。*拖链的长＝1/2行程+4个弯曲半径，这只适用于当固定联结器是在行程的中点时。*拖链的固定可根据机的位置情况选择。固定角钢可放在外周或内周在拖链内部或外部，一般情况联结部分在拖链内，而向外周延伸。
$n
n塑料拖链尼龙拖链塑料拖链按照结构可分为桥式塑料拖链与全封闭塑料拖链；按照型号分为小型拖链、一般型拖链与大型拖链；按照噪音系数可分为普通拖链与静音拖链；按照形式可分为普通拖链、并联拖链、S型拖链；按原料分为原包塑料和再生塑料等。1常用型号塑料拖链的型号一般是根据内部高度和内部宽度来确定。塑料拖链的型号有7*7，10*10，10*15，15*15，15*20，15*35，15*40，15*40，15*50，18*18，18*25，18*35，18*50，18*60，25*25，25*38，25*57，25*77，25*103，35*50，35*60，35*75，35*100，35*125，35*150，35*175，35*200，45*50，45*60，45*75，45*100，45*125，45*150，45*200，56*95，56*125，56*175，56*200，56*300还有55,62,65,80系列等拖链。2结构（1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。（2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。（3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。（4）另可提供分隔片，将链内空间按需要分隔开。3基本参数（1）材料：增强尼龙，具有较高的压力和抗拉负荷、良好的韧性、高弹性和耐磨性、阻燃、高低温时性能稳定，可以在室外使用，尼龙含量的多少决定了拖链的使用强度和耐磨性以及运行起来的噪音大小。尼龙含量从5%-17%不等，但超不过19%。一般都是30%左右的含量。（2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。（3）运行速度和加速度（具体速度、加速度视运行情况而定）。（4）运行寿命。（5）看结构不但能够在力学上发回作用，而且要看外观。4保养一般保养塑料拖链设备内容和要求时间：工作前：1、检查交记录本。2、严格按照设备”润滑图表”规定进行加油，做到定时、定量、定质。3、停机8小时以上的设备，在不开动设备时，要先低转3-5分钟，确认润滑系统是否畅通，各部位运转是否正常，方可开始工作。工作中：1、经常检查设备各部位运转和润滑系统工作情况，如果有异常情况，立即通知检修人员处理。2、各导轨面和防护罩上严禁放置工具、工件和金属物品及脚踏。工作后：1、擦除导轨面上的铁屑及液，丝杠、光杠上无黑油。2、清扫设备周围铁屑、杂物。3、认真填写设备交记录。一级保养塑料拖链设备内容和要求时间：每月一次，时间八小时。(一)、擦洗设备外观部分1、外观无黄袍、无油垢、物见，外观件齐全、无破损。2、导轨、齿条、光杠、丝杠无黑油及锈蚀现象，磨去研伤毛刺。(二)、清洗、疏通润滑系统，管路，包括油孔、油杯、油线、油毡过滤装置。1、油窗清晰明亮，油标醒目，加油到位，油质符合要求。2、油箱、油池、过滤装置内外清洁，无积垢和杂质。3、油线齐全，油毡不老化，润滑油路畅通，无漏油、漏水现象。4、油、油壶清洁好用，油嘴、油杯齐全，手拉泵、油泵好用。5、拆下各部防护罩，检查润滑情况，擦洗导轨、光杠、丝杠。(三)、检查调整各部铁屑、压板、间隙，各部位固定螺钉、螺帽、各手柄灵活好用。1、各部斜铁、压板、滑动面间隙调整到0.04mm以内，移动件移动自如。2、各部位固定螺钉、螺帽无松动缺失。(四)、检查各安全装置1、各限位开关、指示灯、信号、安全防护装置，齐全可靠。2、各电器装置绝缘良好，安装可靠接地，安全照明。(五)、检查电器各部达到要求1、电箱内外清洁，无灰尘、杂物，箱门无破损。2、电器原件紧固好用，线路整齐，线号清晰齐全。3、电机清洁无油垢、灰尘、风扇、外罩齐全好用。4、蛇皮管无脱落、断裂、油垢，防水弯头齐全。(六)、清扫工作地周围1、设备周围无铁屑杂物。2、机附件、工具、卡具合理摆放，清洁定位。5检测法试探交换即在分析出故障大致起因的情况下，维修人员可以利用备用的印刷电路板、集成电路芯片或元器件替换有疑点的部分，从而把塑料拖链的故障范围缩小到印刷线路板或芯片一级。参数检查发生故障时应及时核对系统参数，参数一般存放在磁泡存储器或存放在需由电池保持的CMOSRAM中，一旦电池不足或由于外界的干扰等因素，使塑料拖链的个别参数丢失或变化，发生混乱，使机无常工作。此时，可通过核对、修正参数，将故障排除。直观检查是维修人员使用的方法，即在故障诊断时，由外向内逐一进行观察检查。要注意到的是是否有缺件现象。功能检测功能程序测试法是将数控系统的G、M、S、T、F功能用编程法编成一个功能试验程序，并存储在相应的介质上，如纸带和磁带等。在塑料拖链的故障诊断时运行这个程序，可快速判定故障发生的可能起因。
$n

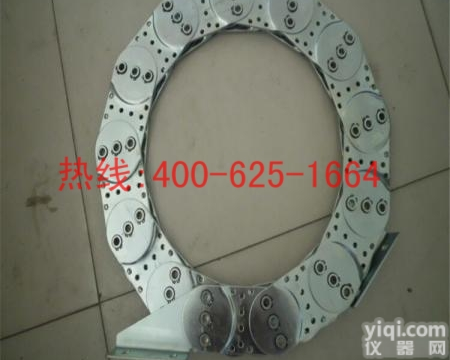

nTL型钢制拖链（桥型）TL系列钢拖链的主体链板（（优质钢板镀铬）支撑板（挤拉铝合金）、轴销（合金钢）等部件组成。使电缆或橡胶管与拖链之间不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，刚性好不易变形，安装方便、使用可靠、易拆卸，本产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲灵活，阻力变小，降低了噪音，从而可保证长时间使用不变形，不下垂。本产品外形精美，可在较大程度上增强机设备的整体艺术美观效果，增强我国机，机械设备在国际市场的竞争能力。TL型钢铝拖链主要参数及技撑尺寸：型号参项TL65TL95TL125TL180节距 t6595125180弯曲半径 R75/90/125/145/185115/145/200/250/300200/350/470/500/575/700/750250/300/350/450/490/600/650拖链Z小宽度 Bmix70120120200拖链宽度 Bmax350450550650拖链长度 L按用户需要自定支撑板孔径D1305075110矩形孔 Dmax2672-
