8681和8685 台湾益和8681高压线材测试机

加工定制	否	品Pai	益和
型号	8681和8685	测量范围	AC1000 DC1500
测量精度	5%	产品用途	线材高压测试

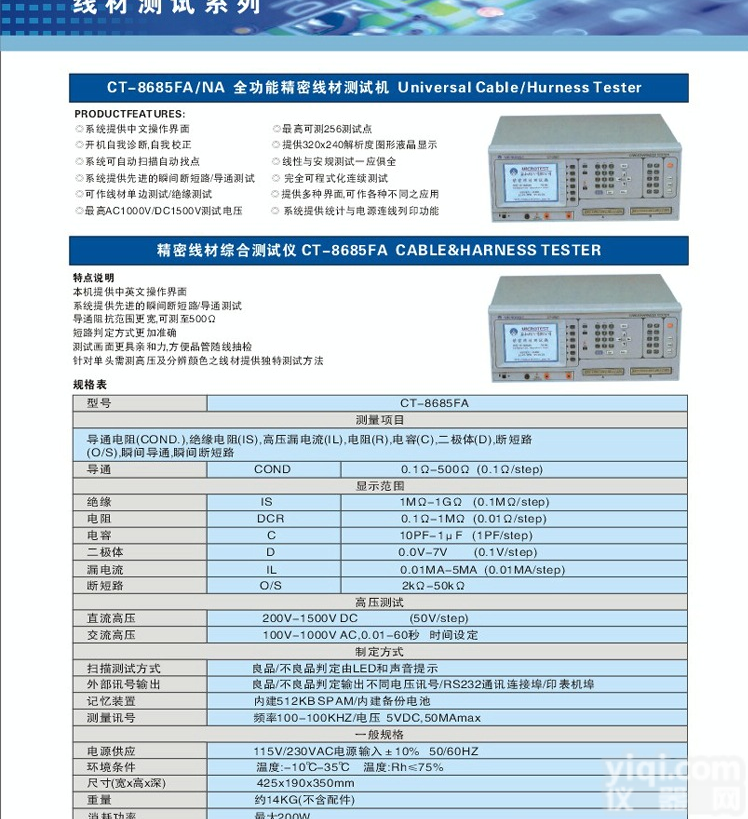

特點說明 CT8600L：导通+绝缘（500KΩ-500MΩ）+误配+ 断/短路错位判断， 128点 CT8650E：CT8600L+DC高压650V+瞬短/断路 CT8681：700Vdc ,绝缘（1MΩ-500MΩ），128點 CT8685：1000Vac,1500dc,绝缘（1MΩ-500MΩ），256点．系統可自動掃瞄自動找點．提供先進的瞬間短斷路/導通測試．可作線材單邊測試．提供320×240解析度圖形液晶顯示．線性與安規測試一應俱全．完全可程式化連續測試．提供多種介面，可作各種不同之應用．系統提供統計與列印功能二,測 試 項 目項 目 符 號 量 測 範 圍導通 COND 0.1Ω~50.0Ω瞬間導通測試 C 0.1Ω~50.0Ω電阻 R 0.1Ω~1.0MΩ絕緣 IR 1MΩ~500MΩ斷/短路 O/S 2KΩ~50KΩ瞬間短斷路測試 O/S 2KΩ~50KΩ單邊測試斷短路端點判斷CT-8681．三,技術規格1.進階功能:可程式化連續測試 自動找點 自我診斷 自我校正歸零2.基本準確度:±5%3.測試掃瞄模式:自動/短路掃瞄可切換4.量測時間:0.1 Sec 基本值5.量測頻率與訊號 直流高壓:200~700Vdc,0.01~1Sec,Delay 時間可程式設定　 絕緣測試:準確度: ±5%6.顯示/聲響裝置: 320×240 解析度圖形液晶顯示 6 位數數位顯示位數 Pass/Fail LED 紅綠指示燈/畫面顯示/聲響7.量測接點:128 量測接點 可選購256 接點 高壓校正正負端輸出(+/-) 自動找點端子8.特點說明: Z高700V測試電壓 Z高可測256測試點 系統可自動掃描 自動找點 提供先進的瞬間短斷路/導通測試 可作線材單邊測試 提供320X240解析度圖形液晶顯示9.控制面版 介面 :系統/快速/編輯/功能 按鍵群組 印表機埠 遠端控制埠 RS-232 通信連接埠 記憶裝置:內建 512KB SRAM 內建備份電池 多可儲存56組測試設定檔案10.電源供應:115/230 Vac 電壓輸入±10%,60/50 Hz11.配件: 自動找點探針 二合一64Pin轉牛角轉接頭 GPIB連接線(選購) 電源線 3轉2電源線轉牛角轉接頭 使用手冊12.溫濕度:攝氏15oC~35oC,相對濕度 RH≦75%13.尺寸(长×宽×高):510×430×28014.重量:約14Kg（不含配件）15.線材規格要求: Z高 1μF四,訂購資訊 CT-8681N:線材測試機 (DC 700V) CT-8681F:增加至DC 1000V CT-8681F:增加至DC 700V, AC 500V
