铸钢一体式耐高温球阀，法兰一体式高温球阀_详细资料

产品信息

产品型号：Q41PPL产品特点：不锈钢整体高温球阀概述：本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。

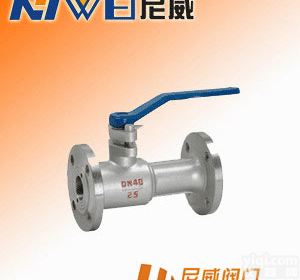

Q41PPL一体式高温球阀

一体式高温球阀概述：

本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“尼威NIWEI”Pai高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃

一体式高温球阀性能参数:

型号
公称压力
(MPa) 强度试验压力
(MPa) 密封试验压
(MPa) 适用温度
(℃) 适用介质

Q41M/F-16C 1.6 2.4 1.8 -28～+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

Q41M/F-16C 2.5 3.8 2.8 -28～+350 (PPN)

一体式高温球阀主要零部件材料:

序号零部件名称材料

1 阀体球墨铸铁、碳素钢、铸不锈钢

2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃

3 球不锈钢

4 填料聚四氟乙烯

5 填料压盖 QT450－10球墨铸铁

6 阀杆碳素钢、铬不锈钢

7 手柄碳钢

一体式整体高温球阀主要技术参数:

型号规格尺寸

L D D 1 D 2 z-φd H b

Q41M/F-16 15 130 95 65 45 4-14 85 14

20 150 105 75 55 4-14 95 16

25 160 115 85 65 4-14 103 16

32 180 135 100 78 4-18 105 18

40 200 145 110 85 4-18 120 18

50 230 160 125 100 4-18 195 20

65 290 180 145 120 4-18 195 20

80 310 195 160 135 8-18 215 22

100 350 215 180 155 8-18 253 24

一体式高温球阀结构特点及作用原理：

　　该型阀门中的球体、密封圈采用了特殊的加工工艺和密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
