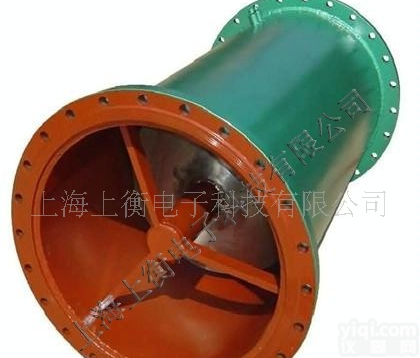

【厂家直供】VS系列流量计/V型锥流量计/优质流量计

是否提供加工定制：	是	品Pai：	TIG
型号：	VS系列	类型：	V型锥流量计
测量范围：	0~35（m3/h）	精度等级：	0.05级
公称通径：	15mm～3000（mm）	适用介质：	液体,气体,蒸汽
工作压力：	0.6~40（MPa）	工作温度：	-50℃～800（℃）

VS系列V型锥流量计产品介绍V型锥流量计是一种创新性的差压测量装置，它通过悬挂在管线ZX的一个V型锥体来节流，这样迫使流体及管线的ZX线为ZX，围绕着锥体流过，这种形状与传统节流元件相比具有许多优点，如流场整直器的特殊设计构造。其理论是基于封闭管道中能量相互转化的伯努利定理。V型锥流量计工作原理V型锥流量计是一种差压式流量计，它的原理是基于封闭管道中能量相互转换的伯努利定律。利用流体的连续性方程和伯努利方程，即可推导出被测流量与输出差压值的数学关系式。连续性方程是质量守恒定律应用运动流体的一种数学表达式V型锥流量计技术指标精度等级：0.5～1.0级（差压流量变送器精度应高于0.2级，含0.2级）（β：0.45～0.85，当β∠0.55，量程比4：1时，精度等级：0.25）重复性：±0.1%准 确 度：±0.5%（注：ß越小，对应的锥越大，产生的差压也大；ß越大，对应的锥越小，产生的差压也小）重 复 性：±0.1%量 程 比：10：1直管段要求：上游1～2 下游1～3Dβ范围：0.40～0.85测量管径：15mm～3000mm工作温度：-40-700°C环境温度：-40-65°C、V型锥流量计的环境温度为0-50°C压力等级(Mpa)：PN0.6 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10 PN16 PN40压降小：接近文丘里管稳定性好：节流面积长期稳定，信号稳定无滞留区：由锥形彻底吹扫式设计所保证管道内径：25-3000mm输出信号：4-20mA供电电压：24VDC适用介质：V型锥流量计可测量液体、气体、蒸气及气、液两相介V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计设计特点：1、具有流体流场整直器的特殊构造，能改善流速的轮廓分布；2、自清洗功能——由锥型彻底吹扫式设计所保证；3、较高的精确度和重复性；4、无苛刻的直管道要求；5、适用于容易结垢的脏污介质；6、气液两相测量；7、相对压损小，仅为孔板的1/2-1/3。接近文丘里管；8、V型锥的边缘相对磨损小，可保证长期运行精度稳定；9、在前后没有足够直管段的情况下V型锥流量计是理想的选择；10、前后直管段要求较短，一般上游只需0至3D，下游只需0至1D；11、精度高，差压输出值可实现±0.1%的重复性；12、无杂物滞流，由锥型彻底吹扫式设计所保证。节流面积长期稳定，信号稳定。V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计V型锥流量计可分为四大类：1、V型锥流量传感器（基本型）该产品只提供差压信号的形成部分（节流部分），不提供差压流量变送器和流量显示部分。输出信号为差压。2、V型锥流量变送器该产品提供差压信号的形成部分和差压流量变送器、不提供流量显示部分，输出信号为4-20mA。3、V型锥流量计结构尺寸同V型锥流量变送器该产品提供差压信号的形成部分、差压流量变送器和流量显示部分。数码管显示瞬时V型锥流量计流量和累积流量，同时可带通迅接口RS485或RS232。也可应用户要求输出4-20mA信号。4、V型锥质量流量计该产品在V型锥流量计的基础上，增加温度和压力补偿，使其直接显示流体的质量流量。出厂时在V型锥流量传感器所带的管道上，安装压力变送器和铂电阻，压力和温度信号输入至流量积算显示部分，对体积流量进行补偿计算。
