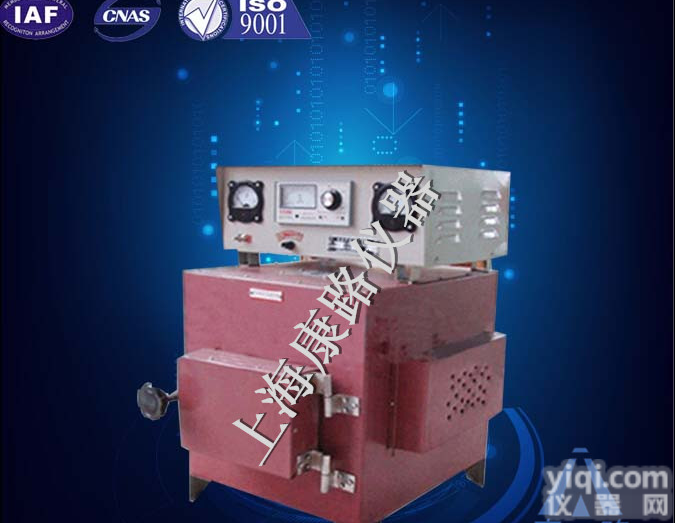

SX2-4-13分体式数显控温箱式电阻炉尺寸，分体式数显控温箱式电阻炉制造商

安装与使用

1. 电炉不需特殊安装,只需平放在室内地面或台架上。控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉Z小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.

2. 与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.

3. 接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(Z好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)

4. 检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.

当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.

5. 为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.

6. 烘炉,当电炉次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:

当室温升到200℃ 4小时(打开炉门让水蒸气散发)

当200℃到600℃ 4小时(关闭炉门)

当600℃到800℃ 2小时(关闭炉门)

7. 使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关.

维修及保养

1. 控制器应放在干子通风良好,无腐蚀性气体的地方,工作环境温度为-10-50℃,相对湿度不大于85%

2. 为保证测量准确,每年应用直流电位差计校对XMT型温度控制仪的测温表,以免引起较大误差.

3. 定期检查各部分接线是否有松动,交流接触器的触头是否良好.出现故障应及时修复.

4. 用户能遵守以上操作规程，确因产品质量不能正常工作时，一年内免费修理更换零配件，直至更换产品。但未经生产查明质量原则，用户不的自行拆装否则由用户负责各项维修费。
