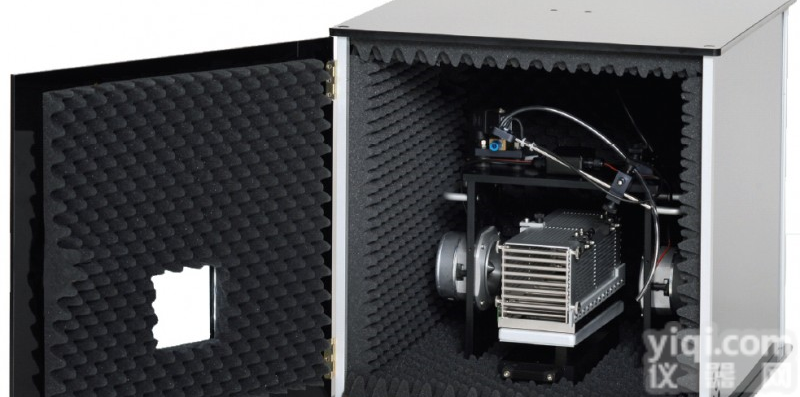

ZH-ZJT型震惊反射系统

ZH-ZJT型震惊反射系统

一、概述
     ZH-ZJT型震惊反射系统用于研究动物对突然的强烈刺激的反应以及数据分析，一台电脑可以控制1~5个震惊反应箱，
噪声刺激可同时加入光、电、气体进行刺激，根据用户自定义间隔给出相应刺激，同时为恐惧诱导性惊愕反应时间、潜伏应答、震惊幅度，
将在结果中显示和存储以便进一步统计平价分析。数据均可导入Excel，SPSS统计方便。

二、技术参数
1、重量传感器的选择与定型（1~2kg）
2、采用主控制器+装置控制卡的方式
3、装置控制卡的功能
  （1）能接受主控制器的指令，进行声、光、电、气的启动与中止
  （2）能采集放大重量传感器的信号，并传送到主控制器
  （3）一个观察装置配置一个装置控制卡
4、主控制器的功能：
  （1）能与上位机通讯，接受上位机的指令，进行数据的采集、声光电气的启动与中止
  （2）能与装置控制卡进行通讯
  （3）能同时控制4个装置控制卡，并进行独立工作
5、与上位机软件的接口
  （1）提供图形化的数据采集界面，波形的显示（4通道）
                                 （2）提供采集参数的设置界面
  （3）提供实时的采集数据（Y值）
  （4）声光电的启动时间、持续时间、终止时间由上位机确定
  （5）信号采集的启动时间、持续时间、终止时间由上位机确定
  （6）提供OCX或者Dll进行模块化设计。采用Visual studio.net2003开发平台
6、技术指标
（1）声刺激强度：85分贝，95分贝，130分贝，可通过软件设置；声刺激频率：可通过软件设置，4~25KHz
（2）光刺激强度：2w；光刺激频率：可通过软件设置，默认60次/分钟
（3）电刺激：电流强度0~3mA（恒流）可调
 （4）气（触觉刺激）：通过气瓶调节气压，气的输出时间能过软件控制气阀
（5）信号采样频率：0~500KHz，可通过软件进行设置
（6）数据要求，16位A/D数字信号
（7）上位机与下位机的通讯方式采用USB接口方式
（8） 数据采集：开始刺激时，动物反应潜伏期，动物反应高度，动物反应时间，动物叫声分贝采集
（9）可灵活配置刺激方式：如声、光、电、结合等
