中小容量，高速旋转式扭矩检测器
TH-1000/2000 系列

扭矩计相关产品组总结
常见问题（常见问题）
外观图下载（DWG / PDF）
产品目录（PDF）
申请电子报价

特点
系统配置
大纲规范

TH系列扭矩检测器是一种新型磁相位差转矩检测器，它利用Ono Sokki扭矩检测器的优点，易于使用，功能和精度得到改善。新的磁相位差方法无需辅助检测电机，无需为检测器提供交流电源，同时保持了高耐用性和长寿命的特性。

TH-1000系列是标准型，转速范围为6000 r / min。TH-2000系列是一种高速型，转速范围为20,000 r / min，并支持需要高速旋转的EV / HEV，离心分离器等电机的扭矩性能测试。

TH系列扭矩检测器的特性在电源打开时自动读入TS-2800扭矩指示器，无需麻烦的设置。
TH-1000/2000系列扭矩检测器与TS-2800扭矩计算指示器结合使用

特点
高精度：±0.1％/满量程
对应20,000转/分钟的高速旋转体扭矩性能测试（TH-2000系列）
使用寿命长：非接触式相位差法，无磨损部件，用于旋转部件和信号检测部件
出色的抗噪性：检测信号采用抗噪音线驱动输出
不需要通过旋转方向（CW / CCW）进行切换
CE标志符合FCC（CE：EN 61010-1：2010，EN 61326-1：2013，FCC：Part 15 B）

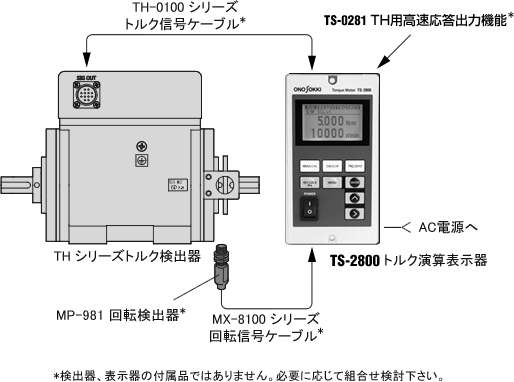

系统配置
大纲规范
TH-1000系列
类型公式额定扭矩额定转速惯性矩扭转刚度块
TH-
N m r / min kgm ² N m / rad 公斤
1204 2 0到6,000 6.95×10 ^-5 1.67 x 10 ² 3
1504 五 0到6,000 6.95×10 ^-5 4.12 x 10 ² 3
1105 10 0到8,000 7.70 x 10 ^-5 7.75 x 10 ² 3
1205 20 0到8,000 7.70 x 10 ^-5 1.57 x 10 ³ 3
1505 50 0到6,000 1.19×10 ^-3 6.18 x 10 ³ 9
1106 100 0到6,000 1.19×10 ^-3 1.27 x 10 ⁴ 9
1206 200 0到6,000 1.34×10 ^-3 2.54 x 10 ⁴ 10
1506 500 0到6,000 1.34×10 ^-3 6.18 x 10 ⁴ 10
1 N·m = 0.1019716 kgfm日本小野全国总代理，日本佐藤总代理，日本三丰总代理，日本柴田总代理，日本精工总代理，日本尼康总代理，日本码科泰克总代理。

TH-2000系列
类型公式额定扭矩额定转速惯性矩扭转刚度块
TH-
N m r / min kgm ² N m / rad 公斤
2204 2 0到20,000 6.95×10 ^-5 1.67 x 10 ² 4
2504 五 0到20,000 6.95×10 ^-5 4.12 x 10 ² 4
2105 10 0到20,000 7.70 x 10 ^-5 7.75 x 10 ² 4
2205 20 0到20,000 7.70 x 10 ^-5 1.57 x 10 ³ 4
1 N·m = 0.1019716 kgfm
准确性 ±0.1％（一秒平均显示，静态校准）
破坏力矩额定扭矩的400％
温度对灵敏度的影响 0.02％/°C /满量程
零点温度效应 0.02％/°C /满量程
兼容的旋转探测器 MP-981（可选）
工作温度范围 0至+ 40°C
储存温度范围 -20°C至+ 60°C
工作湿度 95％或更低
抗振性在50米/秒²
用于检测旋转的齿轮标准配置（60 P / R）
电源由TS-2800扭矩指示器提供
附件说明书，检验表
价格 TH-1000系列：
TH-2000系列：
«请联系我们了解更多详情»
选项
·扭矩信号线（TH-0100线）
输入名称长度（m）价格（含税）
TH-0105
五

TH-0110
10

TH-0120
20

·MP-981磁电旋转探测器
·MX-8100系列旋转信号线
输入名称长度（m）价格
MX-8105
五

MX-8110
10

MX-8120
20

日本小野中高速旋转式扭矩检测器TH-1/2000
日本小野中高速旋转式扭矩检测器TH-1/2000

类型公式	额定扭矩	额定转速	惯性矩	扭转刚度	块
TH-	N m	r / min	kgm ²	N m / rad	公斤
1204	2	0到6,000	6.95×10 ^-5	1.67 x 10 ²	3
1504	五	0到6,000	6.95×10 ^-5	4.12 x 10 ²	3
1105	10	0到8,000	7.70 x 10 ^-5	7.75 x 10 ²	3
1205	20	0到8,000	7.70 x 10 ^-5	1.57 x 10 ³	3
1505	50	0到6,000	1.19×10 ^-3	6.18 x 10 ³	9
1106	100	0到6,000	1.19×10 ^-3	1.27 x 10 ⁴	9
1206	200	0到6,000	1.34×10 ^-3	2.54 x 10 ⁴	10
1506	500	0到6,000	1.34×10 ^-3	6.18 x 10 ⁴	10

类型公式	额定扭矩	额定转速	惯性矩	扭转刚度	块
TH-	N m	r / min	kgm ²	N m / rad	公斤
2204	2	0到20,000	6.95×10 ^-5	1.67 x 10 ²	4
2504	五	0到20,000	6.95×10 ^-5	4.12 x 10 ²	4
2105	10	0到20,000	7.70 x 10 ^-5	7.75 x 10 ²	4
2205	20	0到20,000	7.70 x 10 ^-5	1.57 x 10 ³	4
