数显电压表 TOSO仪表 数字电压显示仪表产品特点
1、因为采用了双积分A/D转换集成电路,所以测量精度高,并且抗干扰能力强
2、因为采用了零点和满度外部调节功能,所以方便用户在现场校准和调试
3、因为采用了多种国际标准外型,方便用户选择和安装
4、显示范围 0-1999
5、设计有小数点和量程变换功能,方便用户改变测量范围
6、可选带DC4-20mA变送输出功能。方便测联数据远距离传送 ,可做PLC DCS 工控机系统的数据采集用,解决中控室的数据采集,
可实现现场显示,中控室处理数据
7、转换比率2.5次/秒
8、双积分A/D转换
9、具有小数点设定和量程变换外调整功能
10、具有零点和比率外调整功能
11、数显范围:3位半±1999;4位半±19999
12、具有DC4-20mA输出功能(可选)
13、交流电流电压带电磁隔离4-20mA输出
型号说明
DS | 3 | I- | □ | □ | □ |
东硕公司产品 | 3:3位半数字表 4:4位半数字 | I:电流变送 无I:不带变送 | 外型代号: 4:48H×48W 7:72H×72W 8:48H×96W 16:80H×160W 80:80H×80W 9:96H×96W | DV:直流电压 DA:直流电流 AV:交流电压 AA:交流电流 | 量程代号 或量程 |
技术参数
输入方式 | 单端输入 |
频率范围 | 40-400HZ(仅对交流) |
溢出显示 | 1或-1 |
显示方式 | 红色数码管 |
电源 | AC220/110V50/60Hz |
功耗 | ≤4.5VA |
耐压 | 电源与输出间AC2KV,1min,1mA |
绝缘电阻 | 电源与输出间DC500V100MΩ |
数显电压表 TOSO仪表 数字电压显示仪表外观及安装尺寸
数字电压表接线图及说明:

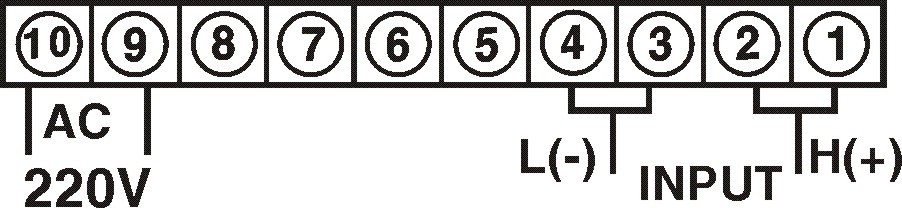

数字交流电压表无变送输出接线说明如下:
⑨和⑩端子是交流电压表的供电电源。
①和②端子仪表内部与短接;接电流信号流入端
③和④端子仪表内部与短接;接电流信号流出端
信号输入的正确接法有:①号端子与③号端子
①号端子与④号端子,
②号端子与③号端子
②号端子与④号端子,
输入信号不能同时接在①号和②端子上;也不能同时接在③号和④号端子
上;端子内部与短接,造成输入信号短路
1、配合仪表内部的信号输入转换插针(用插帽来跳线,来实现信号输入的转换)
即可实现电压(0-20V;0-200V;0-600V)信号的转换输入
2、配合仪表内部的小数点范围转换插针(用插帽来跳线,来实现小数点位置的变换)
显示范围0.001-1999;如下图
例如:当量程设置在1000位置时;改变小数点在不同位置时显示入下;
当小数点变换插帽插在1.999位置时;显示范围是0.000-1.000
当小数点变换插帽插在19.99位置时;显示范围是0.00-10.00
当小数点变换插帽插在199.9位置时;显示范围是00.0-100.0
当小数点变换插帽插在1999位置时;显示范围是000-1000
3、零点正负的调节(线路板位置在ZC2标号处)
当输入信号不为零的时候或调节面板上的ZERO不能归零时;此时可改变的正负调节插帽位置;
以抵消零点信号的偏差。
数显交流电压表带变送输出接线
数显交流电表带变送输出接线说明如下:
⑨和⑩端子是交流电压表的供电电源。
①和②端子仪表内部与短接;接电流信号流入端
③和④端子仪表内部与短接;接电流信号流出端
⑥和⑦端子是标准模拟量电流(4-20mA)信号输出端
⑦号端子是电流信号输出的正端
⑥号端子是电流信号输出的负端
注意事项
A: 使用前需通电预热20分钟
B: 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在
C: 使用环境-10-50℃,相对湿度10-90℅
D: 使用时应远离干扰源,信号输入使用屏蔽线较好
