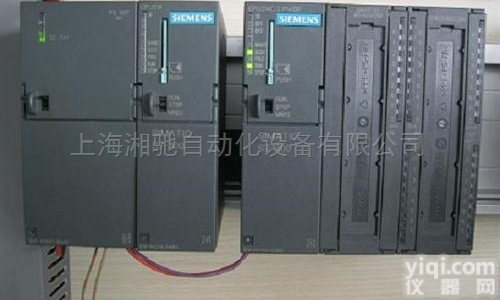

S7-300采用了模块式结构，主要由机架(RACK)、电源模块(PS)、ZY处理单元模块( CPU)、接口模块(IM)、信号模块(SM)、功能模块(FM)和通信处理器(CP)等部分组成，如图2-1所示。S7-300的模块都有名称，同样名称的模块根据接口名称和功能的不同，又有不同的规格，在PLC的硬件组态中，以定货号为准。
图2-1 S7-300的硬件组成
(1)ZY处理器单元模块
各种型号的CPU模块有不同的性能，如有的CPU模块集成了数字量和模拟量的I/O通道，有的CPU集成了PROFIBUS-DP的通信接口。CPU模块面板上有状态指示灯、模式转换开关、24 V电源端子、电池盒和存储卡插槽。
(2)电源模块
电源模块(PS)用于将220 V交流电转换为24 V直流电，供给CPU和其他模块使用。电源模块的额定输出电流有2A、SA和10A三种，电源模块的面板上有工作开关和状态指示灯，当电源过载时指示灯会闪烁。
(3)信号模块
信号模块(SM)包括数字量和模拟量的I/O模块，它们作为PLC的过程输入和输出通道。信号模块主要有数字量输入模块SM321、数字量输出模块SM322、模拟量输入模块SM331和模拟量输出模块SM332。模拟量输入模块可以输入热电量、热电阻、直流4~20 mA和直流0～10 V等多种不同类型和不同量程的模拟量信号。信号模块通过背板总线将现场的过程信号传递给CPU。
(4)功能模块
功能模块(FM)主要用于对实时性和存储容量要求较高的特殊控制任务，如计数器模块、快速／慢速进给驱动位置控制模块、电子凸轮控制器模块、步进电动机定位模块、伺服电动机定位模块、定位和连续路径控制模块、闭环控制模块、工业标识系统的接口模块、称重模块、位置输入模块和超声波位置解码器等。
(5)通信处理器
通信处理器(CP)用于PLC与PLC之间、PLC与计算机之间、PLC与其他智能设备之间的通信，它可以将PLC连人PROFIBUS现场总线、AS-1现场总线和工业以太网，或用于实现点对点通信等。通信处理器可以减轻CPU处理通信的负担，并减少用户对通信的编程工作。
(6)接口模块
接口模块(IM)用于组成多机架系统时连接主机架(CR)和扩展机架(ER)。S7 -300通过主机架和3个扩展机架，Z多可以配置32个信号模块．功能模块和通信处理器（需要相应的CPU支持）
总线连接器 概要：
用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 安捉便 FastConnect 插头采用绝缘刺破连接技尸可确保极短的组装时间 集成端接电阻 (6ES7 972-0BA30-0A0 中不具有) 通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆提供有各种类型的总线连接器，可优化用于连接的设备：
总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻 带垂直电缆引出线的总线连接器（90°）这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。
有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率Z大为 1.5 Mbit/s，无集成的总线端接电阻。 PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率Z大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）总线连接器可钟插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。西门子DP接头标准详细介绍：
用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆。
安装方便：
FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间。
集成端接电阻 (6ES7 972-0BA30-0A0 中不具有)
通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点。
西门子DP接头说明：
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。
西门子DP接头特性：
提供有各种类型的总线连接器，可优化用于连接的设备：
总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。
有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率Z大为 1.5 Mbit/s，无集成的总线端接电阻。
PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率Z大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。
西门子DP接头概述：
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。
可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。
通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0A0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
必须在 PROFIBUS 网段的两端进行这种连接。
可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0A0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
一、西门子s7-200plc指示灯说明 西门子s7-200plc指示灯说明指示灯通常包括SF、RUN、STOP指示灯和开入开出指示灯，通过SF、RUN和STOP三个指示灯可以判断出CPU的当前运行状态，通过开入开出指示灯可以判断出PLC开入开出点的状态，具体说明如下： 1、SF指示灯：只有plc出现致命错误时点亮（红色），其他情况下均熄灭；故障状态下可以通过菜单栏，另PLC帮助文件中附有详细的故障信息及故障代码对照表，可供排查故障时使用。 2、RUN指示灯：CPU处于运行状态时点亮（绿色），CPU处于停止状态时熄灭； 3、STOP指示灯：CPU处于停止状态时点亮（绿色），CPU处于运行状态时熄灭； 4、 开入开出指示灯：位于各开入开出模块上，按位指示，该位为1时点亮（绿色），该位为0时熄灭。 二、西门子s7-200plc拨码开关说明 西门子s7-200plc CPU模块拨码开关包含RUN、TEMP、STOP三个位置，具体说明如下： 1、RUN：PLC上电自动进入运行状态；编程软件中不能对PLC进行RUN（运行）和STOP（停止）操作；运行状态下将拨码开关打到TEMP 位置，不影响运行；运行状态下将拨码开关直接打到STOP位置，则PLC进入停止状态。 2、TEMP：PLC上电自动进入运行状态；编程软件中可以对PLC进行RUN（运行）和STOP（停止）操作；运行状态下将拨码开关打到RUN 位置，不影响运行；运行状态下将拨码开关打到STOP位置，则PLC进入停止状态。 3、STOP：PLC上电自动进入停止状态；编程软件中不能对PLC进行RUN（运行）和STOP（停止）操作；停止状态下将拨码开关打到TEMP位置，不影响运行；停止状态下将拨码开关直接打到RUN位置，则PLC进入运行状态。西门子EM235模拟量输入/输出模块6ES7235-0KD22-0XA0 6ES7235-0KD22-0XA0 SIMATIC S7-200，模拟量I/OEM 235，仅用于S7-22X CPU，4 AI，DC +/-10V；1AQ，DC +/-10V12位转换器 概述 ?用于 SIMATIC S7-200 的模拟量输入和输出 Area of application 模拟量输入/输出模块支持： ?连接控制系统的模拟量过程信号 ?向过程控制系统输出模拟量控制信号 它们转换： ?将过程模拟量信号转换为在SIMATIC S7-200内所处理的数字量信号 ?将S7-200的数字信号转换为过程所需的模拟量信号 Technical Specifications 6ES7 235-0KD22-0XA0 输入电流 从背板总线 5 V DC，大 30 mA 从传感器电流或外部电源 (24 V DC)，大 60 mA 功耗 功耗,典型值 2 W 模拟量输入 模拟量输入点数 4 点；差分式输入 电压输入时的允许输入电压（破坏极限），大值 30 V 电流输入时允许的大输入电流 32 mA 输入范围 ?电压 √ ?电流 √ 输入范围(额定值)，电压 ?0 ～ +50 mV √ ?0 ～ +100 mV √ ?0 ～ +500 mV √ ?0 至 +1 V √ ?0 至 +5 V √ ?0 至 +10 V √ ?-1 V 至 +1 V √ ?-10 V 至 +10 V √ ?-100 mV ～ +100 mV √ ?-2.5 V 至 +2.5 V √ ?-25 mV ～ +25 mV √ ?-250 mV 至 +250 mV √ ?-5 V 至 +5 V √ ?-50 mV 至 +50 mV √ ?-500随着我国经济进入新常态，加快信息化发展显得至关重要。在此之前，则要先完成工业自动化目标。换言之，只有实现Z基本的工业自动化，才有可能达到更高层级的信息化生产。
可编程控制器编程语言
可编程控制器PLC中有多种程序设计语言，它们是：梯形图语言、布尔助记符语言、功能表图语言、功能模块图语言及结构化语句描述语言等。
梯形图语言和布尔助记符语言是基本程序设计语言，它通常由一系列指令组成，用这些指令可以完成大多数简单的控制功能，例如，代替继电器、计数器、计时器完成顺序控制和逻辑控制等，通过扩展或增强指令集，它们也能执行其它的基本操作。
功能表图语言和语句描述语言是高级的程序设计语言，它可根据需要去执行更有效的操作，例如，模拟量的控制，数据的操纵，报表的报印和其他基本程序设计语言无法完成的功能。
功能模块图语言采用功能模块图的形式，通过软连接的方式完成所要求的控制功能，它不仅在可编程序控制器中得到了广泛的应用，在集散控制系统的编程和组态时也常常被采用，由于它具有连接方便、操作简单、易于掌握等特点，为广大工程设计和应用人员所喜爱。
PLC学习情况
目前，PLC应用人才供应主要依靠高校（设相关专业的有267所）、高职（600多所）和技校（2000多所）。其相关的专业一般名为“自动化”、“机械制造及自动化”、“电气自动化”和“机电一体化”。
设置相关专业的学校包括从清华大学、浙江大学这样的国内*院校，到各种职业培训机构，而涉及的专业外延更加广泛，有不少学校已经将PLC的应用作为专业学院的基础课程。
而人力资源和社会保障部CETTIC项目下的PLC课程，更是将培训分为通用知识、实务知识、实践技能，重视案例分析和行为导向。
可编程控制器PLC程序设计师培训证书
CETTIC要求，学员只有在三部分知识考核都通过后，并根据考试成绩可获得相应级别（初、中、高）《可编程控制器（PLC）程序设计师职业培训证书》 。该证书也是PLC领域内*国家认可的培训证书，含金量较高。
可编程控制器PLC程序设计师师资培训证书
CETTIC 证书分岗位证书和师资证书，培训者也可以根据自己能力选择报考师资培训证书。但由于该证书要求报考人员必须是本科以上学历，且有一定工作经验方可接受报名，持此师资证书者更是凤毛麟角。
目前只有个别具备极强实力的培训机构得到了CETTIC的授权，进行相应课程的开发和组织师资培训，学员考试通过后会获得《CETTIC 职业师资培训证书》（在全国紧缺人才办有详细介绍）。
PLC的应用领域
编辑
目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况大致可归纳为如下几类。
开关量的逻辑控制
这是PLCZ基本、Z广泛的应用领域，它取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。
模拟量控制
在工业生产过程当中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。为了使可编程控制器处理模拟量，必须实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换。PLC厂家都生产配套的A/D和D/A转换模块，使可编程控制器用于模拟量控制。
运动控制
PLC可以用于圆周运动或直线运动的控制。从控制机构配置来说，早期直接用于开关量I/O模块连接位置传感器和执行机构，现在一般使用专用的运动控制模块。如可驱动步进电机或伺服电机的单轴或多轴位置控制模块。世界上各主要PLC厂家的产品几乎都有运动控制功能，广泛用于各种机械、机床、机器人、电梯等场合。
过程控制
过程控制是指对温度、压力、流量等模拟量的闭环控制。作为工业控制计算机，PLC能编制各种各样的控制算法程序，完成闭环控制。PID调节是一般闭环控制系统中用得较多的调节方法。大中型PLC都有PID模块，目前许多小型PLC也具有此功能模块。PID处理一般是运行专用的PID子程序。过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。
数据处理
现代PLC具有数学运算（含矩阵运算、函数运算、逻辑运算）、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。这些数据可以与存储在存储器中的参考值比较，完成一定的控制操作，也可以利用通信功能传送到别的智能装置，或将它们打印制表。数据处理一般用于大型控制系统，如无人控制的柔性制造系统；也可用于过程控制系统，如造纸、冶金、食品工业中的一些大型控制系统。
通信及联网
PLC通信含PLC间的通信及PLC与其它智能设备间的通信。随着计算机控制的发展，工厂自动化网络发展得很快，各PLC厂商都十分重视PLC的通信功能，纷纷推出各自的网络系统。新近生产的PLC都具有通信接口，通信非常方便。
编辑
世界上公认的*台PLC是1969年美国数字设备公司（DEC）研制的。限于当时的元器件条件及计算机发展水平，早期的PLC主要由分立元件和中小规模集成电路组成，可以完成简单的逻辑控制及定时、计数功能。20世纪70年代初出现了微处理器。人们很快将其引入可编程控制器，使PLC增加了运算、数据传送及处理等功能，完成了真正具有计算机特征的工业控制装置。为了方便熟悉继电器、接触器系统的工程技术人员使用，可编程控制器采用和继电器电路图类似的梯形图作为主要编程语言，并将参加运算及处理的计算机存储元件都以继电器命名。此时的PLC为微机技术和继电器常规控制概念相结合的产物。
20世纪70年代中末期，可编程控制器进入实用化发展阶段，计算机技术已全面引入可编程控制器中，使其功能发生了飞跃。更高的运算速度、超小型体积、更可靠的工业抗干扰设计、模拟量运算、PID功能及极高的性价比奠定了它在现代工业中的地位。20世纪80年代初，可编程控制器在先进工业国家中已获得广泛应用。这个时期可编程控制器发展的特点是大规模、高速度、高性能、产品系列化。这个阶段的另一个特点是世界上生产可编程控制器的国家日益增多，产量日益上升。这标志着可编程控制器已步入成熟阶段。
20世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。从控制规模上来说，这个时期发展了大型机和超小型机；从控制能力上来说，诞生了各种各样的特殊功能单元，用于压力、温度、转速、位移等各式各样的控制场合；从产品的配套能力来说，生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。目前，可编程控制器在机械制造、石油化工、冶金钢铁、汽车、轻工业等领域的应用都得到了长足的发展。
我国可编程控制器的引进、应用、研制、生产是伴随着改革开放开始的。Z初是在引进设备中大量使用了可编程控制器。接下来在各种企业的生产设备及产品中不断扩大了PLC的应用。目前，我国自己已可以生产中小型可编程控制器。上海东屋电气有限公司生产的CF系列、杭州机床电器厂生产的DKK及D系列、大连组合机床研究所生产的S系列、苏州电子计算机厂生产的YZ系列等多种产品已具备了一定的规模并在工业产品中获得了应用。此外，无锡华光公司、上海乡岛公司等中外合资企业也是我国比较的PLC生产厂家。可以预期，随着我国现代化进程的深入，PLC在我国将有更广阔的应用天地。
PLC未来展望
编辑
21世纪，PLC会有更大的发展。从技术上看，计算机技术的新成果会更多地应用于可编程控制器的设计和制造上，会有运算速度更快、存储容量更大、智能更强的品种出现；从产品规模上看，会进一步向超小型及超大型方向发展；从产品的配套性上看，产品的品种会更丰富、规格更齐全，的人机界面、完备的通信设备会更好地适应各种工业控制场合的需求；从市场上看，各国各自生产多品种产品的情况会随着国际竞争的加剧而打破，会出现少数几个品Pai垄断国际市场的局面，会出现国际通用的编程语言；从网络的发展情况来看，可编程控制器和其它工业控制计算机组网构成大型的控制系统是可编程控制器技术的发展方向。目前的计算机集散控制系统DCS（Distributed Control System）中已有大量的可编程控制器应用。伴随着计算机网络的发展，可编程控制器作为自动化控制网络和国际通用网络的重要组成部分，将在工业及工业以外的众多领域发挥越来越大的作用。甘肃西门子产品一级总代理商经销商甘肃西门子产品一级总代理商经销商甘肃西门子产品一级总代理商经销商
PLC基础知识
编辑
PLC的发展历程
在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。传统上，这些功能是通过气动或电气控制系统来实现的。1968年美国GM（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是*代可编程序控制器，称Programmable Controller（PC）。
个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为Programmable Logic Controller（PLC）。
上世纪80年代至90年代中期，是PLC发展Z快的时期，年增长率一直保持为30~40%。在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。
1.2 PLC的构成
从结构上分，PLC分为固定式和组合式（模块式）两种。固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。
1.3 CPU的构成
CPU是PLC的核心，起神经的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信号，去指挥有关的控制电路。
CPU主要由运算器、控制器、寄存器及实现它们之间的数据、控制及状态总线构成，CPU单元还包括外围芯片、总线接口及有关电路。内存主要用于存储程序及数据，是PLC不可缺少的组成单元。
在使用者看来，不必要详细分析CPU的内部电路，但对各部分的工作机制还是应有足够的理解。CPU的控制器控制CPU工作，由它读取指令、解释指令及执行指令。但工作节奏由震荡信号控制。运算器用于进行数字或逻辑运算，在控制器指挥下工作。寄存器参与运算，并存储运算的中间结果，它也是在控制器指挥下工作。
CPU速度和内存容量是PLC的重要参数，它们决定着PLC的工作速度，IO数量及软件容量等，因此限制着控制规模。
1.4 I/O模块
PLC与电气回路的接口，是通过输入输出部分（I/O）完成的。I/O模块集成了PLC的I/O电路，其输入暂存器反映输入信号状态，输出点反映输出锁存器状态。输入模块将电信号变换成数字信号进入PLC系统，输出模块相反。I/O分为开关量输入（DI），开关量输出（DO），模拟量输入（AI），模拟量输出（AO）等模块。
常用的I/O分类如下：
开关量：按电压水平分，有220VAC、110VAC、24VDC，按隔离方式分，有继电器隔离和晶体管隔离。
模拟量：按信号类型分，有电流型（4-20mA,0-20mA）、电压型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。
除了上述通用IO外，还有特殊IO模块，如热电阻、热电偶、脉冲等模块。
按I/O点数确定模块规格及数量，I/O模块可多可少，但其Z大数受CPU所能管理的基本配置的能力，即受Z大的底板或机架槽数限制。
1.5 电源模块
PLC电源用于为PLC各模块的集成电路提供工作电源。同时，有的还为输入电路提供24V的工作电源。电源输入类型有：交流电源（220VAC或110VAC），直流电源（常用的为24VDC）。
1.6 底板或机架
大多数模块式PLC使用底板或机架，其作用是：电气上，实现各模块间的，使CPU能访问底板上的所有模块，机械上，实现各模块间的连接，使各模块构成一个整体。
1.7 PLC系统的其它设备
1.7.1 编程设备：编程器是PLC开发应用、监测运行、检查维护不可缺少的器件，用于编程、对系统作一些设定、监控PLC及PLC所控制的系统的工作状况，但它不直接参与现场控制运行。小编程器PLC一般有手持型编程器，目前一般由计算机（运行编程软件）充当编程器。也就是我们系统的上位机。
1.7.2 人机界面：Z简单的人机界面是指示灯和按钮，目前液晶屏（或触摸屏）式的一体式操作员终端应用越来越广泛，由计算机（运行组态软件）充当人机界面非常普及。
1.8 PLC的通信联网
2 PLC控制系统的设计基本原则
2.1 Z大限度的满足被控对象的控制要求。
2.2 在满足控制要求的前提下，力求使控制系统简单、经济、使用和维护方便。
2.3 保证控制系统安全可靠。
2.4 考虑到生产的发展和工艺的改进在选择PLC容量时应适当留有余量。
3 PLC软件系统及常用编程语言
3.2 PLC提供的编程语言
3.2.1 标准语言梯形图语言也是我们Z常用的一种语言，它有以下特点
3.2.1.1 它是一种图形语言，沿用传统控制图中的继电器触点、线圈、串联等术语和一些图形符号构成，左右的竖线称为左右母线。
3.2.1.2 梯形图中接点（触点）只有常开和常闭，接点可以是PLC输入点接的开关也可以是PLC内部继电器的接点或内部寄存器、计数器等的状态。
3.2.1.3 梯形图中的接点可以任意串、并联，但线圈只能并联不能串联。
3.2.1.4 内部继电器、计数器、寄存器等均不能直接控制外部负载，只能做中间结果供CPU内部使用。
3.2.1.5 PLC是按循环扫描事件，沿梯形图先后顺序执行，在同一扫描周期中的结果留在输出状态暂存器中所以输出点的值在用户程序中可以当做条件使用。
3.2.2 语句表语言，类似于汇编语言。
3.2.3 逻辑功能图语言，沿用半导体逻辑框图来表达，一般一个运算框表示一个功能左边画输入、右边画输出。
4 STEP7程序的使用
4.1 创建一个项目结构，项目就象一个文件夹，所有数据都以分层的结构存在于其中，任何时候你都可以使用。在创建一个项目之后，所有其他任务都在这个项目下执行。
4.2 组态一个站，组态一个站就是指定你要使用的可编程控制器，例如S7300、S7400等。
4.3 组态硬件，组态硬件就是在组态表中指定你的控制方案所要使用的模板以及在用户程序中以什么样的地址来访问这些模板，地址一般不用修改由程序自动生成。模板的特性也可以用参数进行赋值。
4.4 组态网络和通讯连接，通讯的基础是预先组态网络，也就是要创建一个满足你的控制方案的子网，设置网络特性、设置网络连接特性以及任何联网的站所需要的连接。网络地址也是程序自动生成如果没有更改经验一定不要修改。
4.5 定义符号，可以在符号表中定义局部或共享符号，在你的用户程序中用这些更具描述性的符号名替代地址。符号的命名一般用字母编写不超过8个字节，不要使用很长的汉字进行描述，否则对程序的执行有很大的影响。
4.6 创建程序，用梯形图编程语言创建一个与模板相连结或与模板无关的程序并存储。创建程序是我们控制工程的重要工作之一，一般可以采用线形编程（基于一个块内，OB1）、分布编程（编写功能块FB,OB1组织调用）、结构化编程（编写通用块）。我们Z常采用的是结构化编程和分布编程配合使用，很少采用线形编程。
4.7 下载程序到可编程控制器，完成所有的组态、参数赋值和编程任务之后，可以下载整个用户程序到可编程控制器。在下载程序时可编程控制器必须在允许下载的工作模式下（STOP或RUN-P）,
RUN-P模式表示，这个程序将一次下载一个块，如果重写一个旧的CPU程序就可能出现冲突，所以一般在下载前将CPU切换到STOP模式。
5 WINCC程序的使用
5.1 简介，WINCC是在生产和过程自动化中解决可视化和控制任务的工业技术中性系统。具有控制自动化过程的强大功能，是基于个人计算机的操作监视系统，它很容易结合标准的和用户的程序建立人机界面精确的满足生产实际要求。WINCC有两个版本RC版（具有组态和开发环境）、RT版（只有运行环境），我们一般使用的是RC版。
5.2 WINCC简单使用步骤
5.2.1 变量管理，首先确定通讯方式安装驱动程序，然后定义内部变量和外部变量，外部变量是受你买的WINCC软件授权限制的Z大授权64K字节，内部变量没有限制。
5.2.2 画面生成，进入图形编辑器，图形编辑器是一种用于创建过程画面的面向矢量的作图程序。也可以使用包含在对象和样式库中的众多的图形对象来创建复杂的过程画面。可以通过动作编程将动态添加到单个图形对象上。
5.2.3 报警记录设置，报警记录提供了显示和操作选项来获取和归档结果。可以任意地选择消息块、消息级别、消息类型、消息显示以及报表。为了在运行中显示消息，可以使用包含在图形编辑器中的对象库中的报警控件。
5.2.4 变量记录，变量记录是用来从运行过程中采集数据并准备将它们显示和归档。
5.2.5 报表组态，报表组态是通过报表编辑器来实现的。是为消息、操作、归档内容和当前或已归档的数据定时器或事件控制文档的集成的报表系统，可以自由选择用户报表的形式。
5.2.6 全局脚本的应用，全局脚本就是C语言函数和动作的通称，根据不同的类型脚本被用于给 [1对象组态动作并通过系统内部C语言编译器来处理。全局脚本动作用于过程执行的运行中。一个触发可以开始这些动作的执行。
5.2.7 用户管理器设置，用户管理器用于分配和控制用户的单个组态和运行系统编辑器的访问权限。每建立一个用户，就设置了WINCC功能的访问权利并独立的分配给此用户。至多可分配999个不同的授权。甘肃西门子产品一级总代理商经销商甘肃西门子产品一级总代理商经销商甘肃西门子产品一级总代理商经销商对象寻找和显示所有使用处，例如变量、画面和函数等。使用“链接”功能可以改变变量名称而不会导致组态不一致。
电源用于将交流电转换成PLC内部所需的直流电j目前大部分PLC采用开关式稳压电源供电。
ZY处理单元(CPU)
ZY处理器是PLC的控制，也是PLC的核心部件，其性能决定了PLC的性能。
ZY处理器由控制器、运算器和寄存器组成，这些电路都集中在一块芯片上，通过地址总线、控制总线与存储器的输入/输出接口电路相连。ZY处理器的作用是处理和运行用户程序，进行逻辑和数学运算，控制整个系统使之协调
存储器存储器是具有记忆功能的半导体电路，它的作用是存放系统程序、用户程序、逻辑变量和其他一些信息。其中系统程序是控制PLC实现各种功能的程序，由PLC生产厂家编写，并固化到只读存储器(ROM)中，用户不能访问。
输入单元输入单元是PLC与被控设备相连的输入接口，是信号进入PLC的桥梁，它的作用是接收主令元件、检测元件传来的信号。输入的类型有直流输入、交流输入、交直流输入。
输出单元输出单元也是PLC与被控设备之间的连接部件，它的作用是把PLC的输出信号传送给被控设备，即将ZY处理器送出的弱电信号转换成电平信号，驱动被控设备的执行元件。输出的类型有继电器输出、晶体管输出、晶闸门输出。
PLC除上述几部分外，根据机型的不同还有多种外部设备，其作用是帮助编程、实现监控以及网络通信。常用的外部设备有编程器、打印机、盒式磁带录音机、计算机等。 着科学技术的发展，PLC在工业控制中的应用越来越广泛。PLC控制系统的可靠性直接影响到工业企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。自动化系统中所使用的各种类型PLC，有的是集中安装在控制室，有的是安装在生产现场和各电机设备上，它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。要提高PLC控制系统可靠性，设计人员只有预先了解各种干扰才能有效保证系统可靠运行。
2.电磁干扰源及对系统的干扰是什么？
影响PLC控制系统的干扰源于一般影响工业控制设备的干扰源一样，大都产生在电流或电压剧烈变化的部位，这些电荷剧烈移动的部位就是噪声源，即干扰源。
干扰类型通常按干扰产生的原因、噪声的干扰模式和噪声的波形性质的不同划分。其中：按噪声产生的原因不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为持续噪声、偶发噪声等；按声音干扰模式不同，分为共模干扰和差模干扰。共模干扰和差模干扰是一种比较常用的分类方法。共模干扰是信号对地面的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压送加所形成。共模电压有时较大，特别是采用隔离性能差的电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V以上。共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O模件损坏率较高的原因），这种共模干扰可为直流、亦可为交流。差模干扰是指用于信号两极间的干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种直接叠加在信号上，直接影响测量与控制精度。
3.PLC控制系统中电磁干扰的主要来源有哪些呢？
(1)来自空间的辐射干扰
空间的辐射电磁场（EMI）主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的，通常称为辐射干扰，其分布极为复杂。若PLC系统置于射频场内，就回受到辐射干扰，其影响主要通过两条路径；一是直接对PLC内部的辐射，由电路感应产生干扰；二是对PLC通信内网络的辐射，由通信线路的感应引入干扰。辐射干扰与现场设备布置及设备所产生的电磁场大小，特别是频率有关，一般通过设置屏蔽电缆和PLC局部屏蔽及高压泄放元件进行保护。
(2)来自系统外引线的干扰
主要通过电源和信号线引入，通常称为传导干扰。这种干扰在我国工业现场较严重。
(3)来自电源的干扰
实践证明，因电源引入的干扰造成PLC控制系统故障的情况很多，笔者在某工程调试中遇到过，后更换隔离性能更高的PLC电源，问题才得到解决。
PLC系统的正常供电电源均由电网供电。由于电网覆盖范围广，将受到所有空间电磁干扰而在线路上感应电压和电路。尤其是电网内部的变化，开关操作浪涌、大型电力设备起停、交直流转动装置引起的谐波、电网短路暂态冲击等，都通过输电线路到电源边。PLC电源通常采用隔离电源，但其机构及制造工艺因素使其隔离性并不理想。实际上，由于分布参数特别是分布电容的存在，隔离是不可能的。
(4)来自信号线引入的干扰
与PLC控制系统连接的各类信号传输线，除了传输有效的各类信号之外，总会有外部干扰信号侵入。此干扰主要有两种途径：一是通过变送器或共用信号仪表的供电电源串入的电网干扰，这往往被忽略；二是信号线受空间电磁辐射感应的干扰，即信号线上的外部感应干扰，这是很严重的。由信号引入干扰会引起I/O信号工作异常和测量精度大大降低，严重时将引起元器件损伤。对于隔离性能差的系统，还将导致信号间互相干扰，引起共地系统总线回流，造成逻辑数据变化、误动和死机。PLC控制系统因信号引入干扰造成I/O模件损坏数相当严重，由此引起系统故障的情况也很多。
（5）来自接地系统混乱时的干扰
接地是提高电子设备电磁兼容性（EMC）的有效手段之一。正确的接地，既能YZ电磁干扰的影响，又能YZ设备向外发出干扰；而错误的接地，反而会引入严重的干扰信号，使PLC系统将无法正常工作。PLC控制系统的地线包括系统地、屏蔽地、交流地和保护地等。接地系统混乱对PLC系统的干扰主要是各个接地点电位分布不均，不同接地点间存在地电位差，引起地环路电流，影响系统正常工作。例如电缆屏蔽层必须一点接地，如果电缆屏蔽层两端A、B都接地，就存在地电位差，有电流流过屏蔽层，当发生异常状态加雷击时，地线电流将更大。
此外，屏蔽层、接地线和大地有可能构成闭合环路，在变化磁场的作用下，屏蔽层内有会出现感应电流，通过屏蔽层与芯线之间的耦合，干扰信号回路。若系统地与其它接地处理混乱，所产生的地环流可能在地线上产生不等电位分布，影响PLC内逻辑电路和模拟电路的正常工作。PLC工作的逻辑电压干扰容限较低，逻辑地电位的分布干扰容易影响PLC的逻辑运算和数据存储，造成数据混乱、程序跑飞或死机。模拟地电位的分布将导致测量精度下降，引起对信号测控的严重失真和误动作。
（6）来自PLC系统内部的干扰
主要由系统内部元器件及电路间的相互电磁辐射产生，如逻辑电路互辐射及其对模拟电路的影响，模拟地与逻辑地的相互影响及元器件间的相互不匹配使用等。这都属于PLC制造厂对系统内部进行电磁兼容设计的内容，比较复杂，作为应用部门是无法改变，可不多考虑，但要选择具有较多应用实绩或经过考验的系统。
4．怎样才能更好、更简单解决PLC系统干扰？
1）选用隔离性能较好的设备、选用优良的电源，动力线和信号线走线要更加合理等等，也能解决干扰，但是比较烦琐、不易操作而且成本较高。
2）利用信号隔离器这种产品解决干扰问题。只要在有干扰的地方，输入端和输出端中间加上这种产品，就可有效解决干扰问题。
5．为什么解决PLC系统干扰都选信号隔离器呢？
1）使用简单方便、可靠，成本低廉。
2）可大量减轻设计人员、系统调试人员工作量，即使复杂的系统在普通的设计人员手里，也会变的非常可靠。
6．信号隔离器工作原理是什么？
首先将PLC接收的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号或不同信号，同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间独立。
7．信号隔离器功能是什么？
一：保护下级的控制回路。
二：消弱环境噪声对测试电路的影响。
三：YZ公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。标准系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。
8.现在市场有那么多品Pai的隔离器，价格参差不齐，该怎么选择呢？
隔离器位于二个系统通道之间，所以选择隔离器首先要确定输入输出功能，同时要使隔离器输入输出模式（电压型、电流型、环路供电型等）适应前后端通道接口模式。此外尚有精度﹑功耗﹑噪音﹑绝缘强度﹑总线通讯功能等许多重要参数涉及产品性能，例如：噪音与精度有关、功耗热量与可靠性有关，这些需要使用者慎选。总之，适用、可靠、产品性价比是选择隔离器的主要原则。
