J 弯管气体流量计

J弯管流量计是利用流体通过弯管(圆管或方管)时，由于惯性离心力的作用，在弯管的内侧和外侧之间形成差压，差压△P=P1-P2；流体流量Q与△P成比例，故从差压测量可推算出流量。HX-WG弯管流量计根据测量介质的不同分为气体弯管流量计(HX-WGQ系列)和液体弯管流量计(HX-WGY系列)。适于测量空气、煤气、高温含尘烟气、自来水、工业用水、污水、泥浆等流体的流量。应用于电力、化工、石油、治金、轻纺、食品等行业。
 性能特点
结构简单，传感器内空无一物，无附加阻力损失
坚固耐用抗磨损、可长周期保持足够高的测量精度，结合智能型二次仪表使用，弯管流量计完全可以用来作为计量考核仪表使用
重现精度高，这个特点特别适用于过程流量和控制流量的测量
焊接式安装方式，保证弯管传感器长周期、无泄露安全运行
对直管段要求低，十分方便在狭小的装置内使用，适应性强
配合不同的弯管材质和合适的几何尺寸，弯管流量计可以适应制碱系统绝大多数工艺介质和工艺条件的流量测量
技术参数

测量介质	空气、煤气、高温含尘烟气、工业用水、污水、泥浆等流体
测量精度	±2.5 %
公称通径	Φ50～Φ1600mm
测量范围	液体150～160000m3/h，气体12～10000m3/h，量程比(4～10)：1。
适用压力	≤6.4MPa
适用温度	≤500℃
连接方式	法兰或焊接

一、J型弯管流量计选型
J气体弯管流量计选型表                                 HX-WGY 液体弯管流量计选型表

型号	弯管内径(mm)	测量范围( m3/h)
HX-WGQ-100	100	150～600
HX-WGQ-200	200	800～2400
HX-WGQ-300	300	1300～5000
HX-WGQ-500	500	4000～16000
HX-WGQ-800	800	10000～40000
HX-WGQ-1000	1000	15000～60000
HX-WGQ-1300	1300	25000～100000
HX-WGQ-1600	1600	40000～160000

型号	弯管内径(mm)	测量范围( m3/h)
HX-WGY-50	50	12～50
HX- WGY -100	100	50～200
HX- WGY -200	200	200～800
HX- WGY -300	300	400～1600
HX- WGY -400	400	600～2400
HX- WGY -500	500	1000～4000
HX- WGY -600	600	1500～6000
HX- WGY -800	800	2500～10000

二、气体流量计配置表

组  件 数量(台)         弯管传感器 1         液晶弯管流量计主机 1         差压变送器 1         温度传感器 1         压力变送器 1         三阀组 1         根部阀(三通旋塞阀) 3         排污阀 2         冷凝圈 1

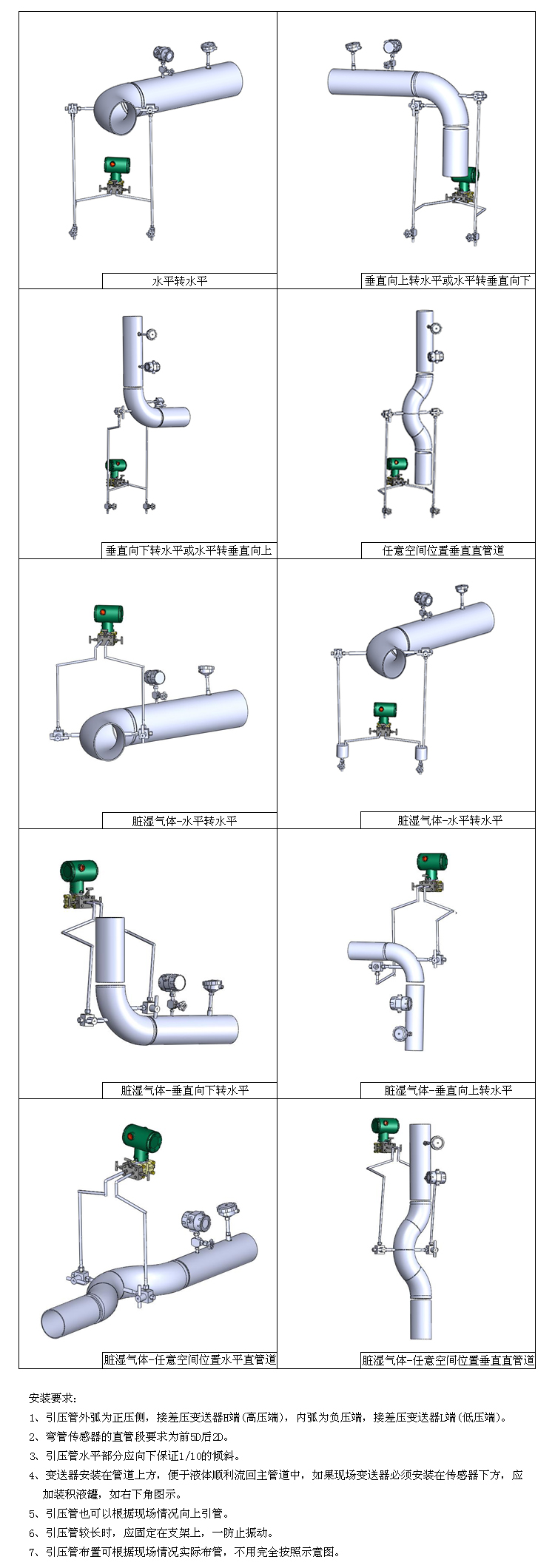

三、安装示意图
