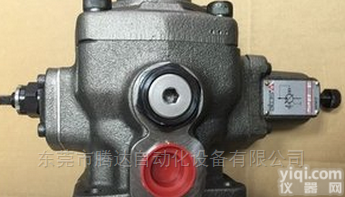

现货供应atos变量叶片泵PVL-200 变量叶片泵的定子内表面是一个圆形,转子与定子间有偏心距,在配油盘上只开有一个吸油窗口和一个压油窗口。当转子在电动机驱动下按图示箭头方向旋转时,叶片经定子下半部时,在离心力的作用下,从叶片槽中伸出,两叶片间的密封容积增大,实现吸油;叶片经定子上半部时,被定子内表面逐渐压入叶片槽内,密封容积减少,实现压油。泵的转子每转一转,每个密封容积吸、压油各一次。改变定子和转子间的偏心量,便可改变泵的排量,故称为变量叶片泵
1.在变量叶片泵中,当叶片处于压油区时,叶片底部通压力油,当叶片处于吸油区时,叶片底部通吸油腔,这样,叶片的顶部和底部的液压力基本平衡,这就避免了定量叶片泵在吸油区定子内表面严重磨损的问题.如果在吸油腔叶片底部仍通压力油,叶片顶部就会给定子内表面以较大的摩擦力,以致减弱了压力反馈的作用。
2.atos叶片也有倾角,但倾斜方向正好与定量叶片泵相反,这是因为变量叶片泵的叶片上下压力是平衡的,叶片在吸油区向外运动主要依靠其旋转时的离心惯性作用.根据力学分析,这样的倾斜方向更有利于叶片在离心惯性作用下向外伸出。
3.atos变量叶片泵结构复杂,轮廓尺寸大,相对运动的机件多,泄漏较大,轴上承受不平衡的径向液压力,噪声较大,容积效率和机械效率都没有定量叶片泵高;但是,它能按负载压力自动调节流量,在功率使用上较为合理,可减少油液发热
PVL是变量叶片泵,装有出口压力机械补偿装置⑨和Z大排量调节装置⑦⑧,此系列低噪音叶片泵有3种不同规格,具有符合
ISO3019/2法兰,适用于使用符合DIN51524-535耐磨油和具有相同润滑特性的阻燃油的系统中。
排量范围宽从6.8至43cm³/rev。
现货供应atos变量叶片泵PVL-200 压力达150bar。
