横板式气动搅拌机(高速分散型)技术参数:
规格型号:HB-M5
动力类型:气动,压缩空气
物料类型:液-液
作业方式:循环作业
适用液体:油漆、化工、食品、饮料、胶水、树脂、化学品等中低粘度液体
物料容量:200L标准油桶(各种规格可定做)
马达功率:1/2HP(0.37KW活塞式气动马达)
转速范围:0~750转/分钟(转速可调)
耗气量:0.395M3/min
搅拌轴尺寸:Φ16×800mm(材质SUS304不锈钢,不同物料桶尺寸可定)
桨叶尺寸:6″;外径150MM(可根据粘度和溶剂来选配样式)
桨叶样式:三叶式桨叶
材质:搅拌轴、联轴器、搅拌桨叶采用SUS304材质
工作气压:0.4~0.7Mpa
横板尺寸:长600(内空)*宽150*厚6MM
横板材质:不锈钢
处理工艺:表面拉丝处理
固定方式:两端各2个M8手柄螺丝固定
重量:大约12KG

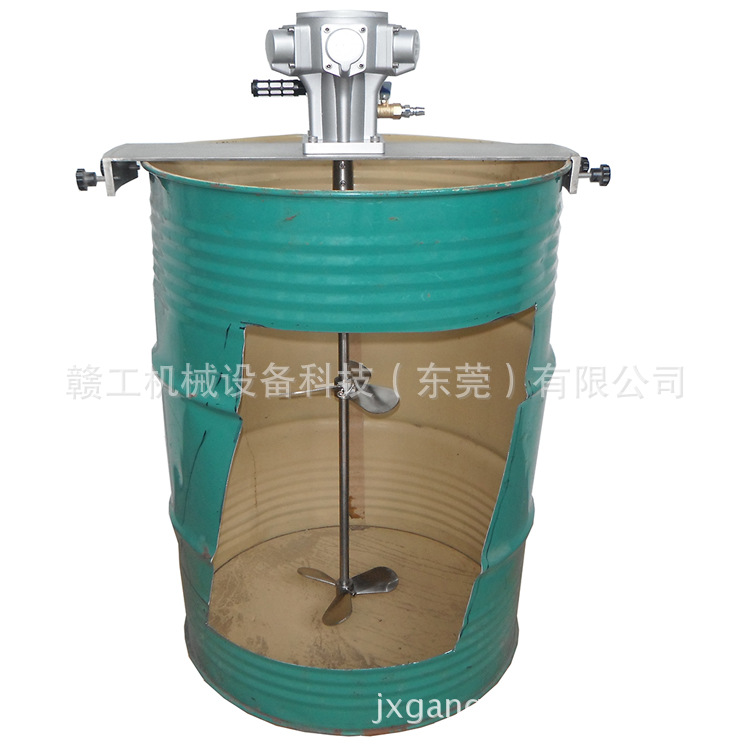

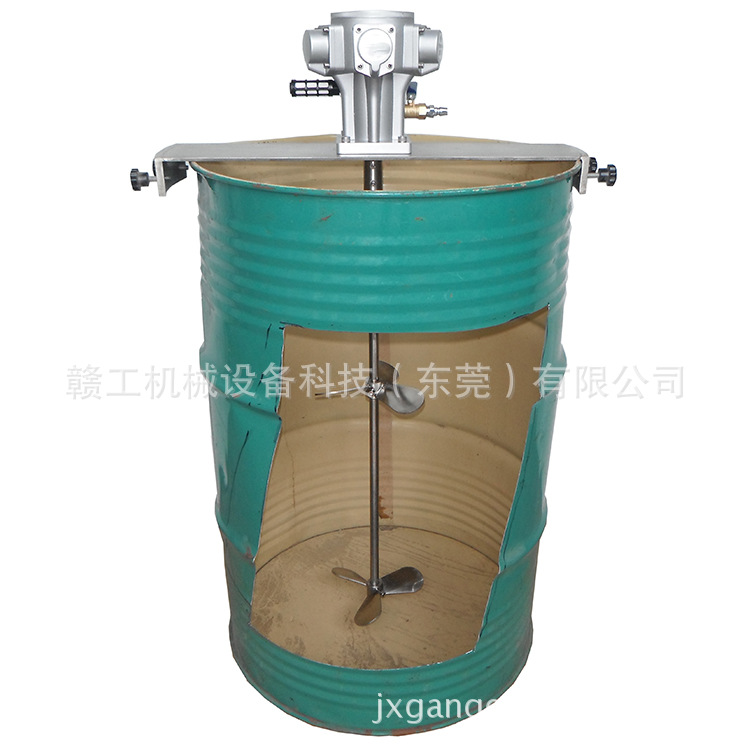

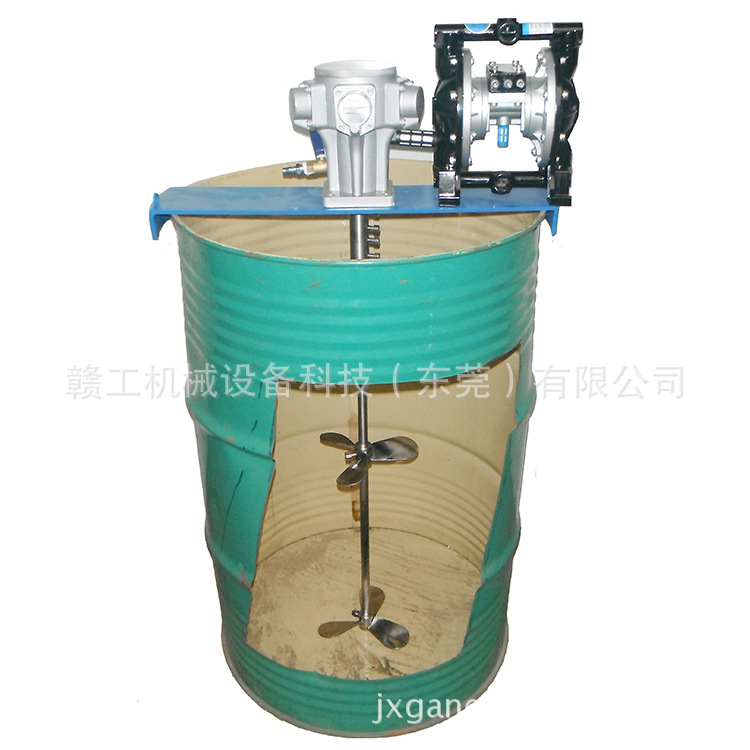

![气动搅拌机 (5)](https://cbu01.alicdn.com/img/ibank/2017/306/397/4642793603_680918288.jpg)
![气动搅拌机 (4)](https://cbu01.alicdn.com/img/ibank/2017/995/532/4646235599_680918288.jpg)
![气动搅拌机 (1)](https://cbu01.alicdn.com/img/ibank/2017/593/142/4646241395_680918288.jpg)
高速分散型横板式气动搅拌机特点:
1.使用压缩空气为动力源,以气动马达为动力介质,长时间运转不产生火花,防爆,安全可靠。
2.选用高转速的叶片式气动马达头;转速可达3000转/分钟;动力强劲;性能稳定;故障率低。
3.气动马达长时间运转不产生火花,温升较小。
4.搅拌机可满载运转,超负荷运转时只会使转速变慢或停止,一旦解除负载,将恢复运转,不会产生机械故障。
5.可在易燃、易爆、高温、高湿等恶劣工况环境连续安全工作。
6.具有较高的起动力矩,可以直接带载荷起动。起动、停止均迅速。
7.转速无段速可调;控制进气压力调节;可实现正反转操作;改变进气方向就可轻松实现正反转。
8.与液体接触部分采用SUS304#不锈钢材质;耐腐蚀性能好,不生锈。
9.气动搅拌机结构简单,连接杆与桨叶采用螺丝固定;方便拆装;维护方便简单。
10.固定横板采用不锈钢材质,表面拉丝处理,两端配有螺丝固定,使得搅拌时不出现走位,移动等现象,搅拌时不抖动。
横板式气动搅拌机(配减速机)特点:
1.使用压缩空气为动力源,以气动马达为动力介质,长时间运转不产生火花,防爆,安全可靠。
2.气动马达配减速机;提升扭矩,适用搅拌液体粘度较高的液体。
3.不同减速比的扭矩于转速根据客户要求选配。
4.气动马达长时间运转不产生火花,温升较小。
5.搅拌机可满载运转,超负荷运转时只会使转速变慢或停止,一旦解除负载,将恢复运转,不会产生机械故障。
6.可在易燃、易爆、高温、高湿等恶劣工况环境连续安全工作。
7.具有较高的起动力矩,可以直接带载荷起动。起动、停止均迅速。
8.转速无段速可调;控制进气压力调节;可实现正反转操作;改变进气方向就可轻松实现正反转。
9.与液体接触部分采用SUS304#不锈钢材质;耐腐蚀性能好,不生锈(316L材质、镀四氟材质可定制)。
10.气动搅拌机结构简单,连接杆与桨叶采用螺丝固定;方便拆装;维护方便简单。
11.固定横板采用不锈钢材质,表面拉丝处理,两端配有螺丝固定,使得搅拌时不出现走位,移动等现象,搅拌时不抖动。
气动搅拌机应用行业:化工、化妆品、食品饮料、乳品、印刷、能源、电子电器、水处理、塑胶塑胶、造纸工业、矿业、农业等行业场所。
大功率、高扭矩横板式气动搅拌机选型:
1.搅拌什么类型的物料?
搅拌物料有液体、油漆、涂料、油墨、聚合物、油脂、胶水、染料、橡胶、药品、饮料、化学品、胶水等。
2.搅拌物料的粘度为多少?(2号粘度杯测量)
搅拌粘度单位:有Pa.s(帕.秒)、cp(厘泊)、cs(厘斯托克斯)等等;只有知道搅拌物料的粘度数据才好选择马达功率。例如混合油漆一般粘度10秒;20秒;油漆原液300秒;胶水150秒等。不同的物料粘度决定了气动马达功率的选择。
3.一次性搅拌多少容量?
搅拌容量多少升或公斤;100升、200公斤(油桶大小)、1吨(IBC桶)等容量。
4.搅拌转速要求多少?
活塞式气动马达搅拌转速360转~900转;叶片式气动马达搅拌转速3000转/分钟;可配减速机,根据不同减速比,扭矩提升,转速下降。
5.搅拌机桨叶是否有要求?
搅拌机桨叶有:三叶式(螺旋桨式)、二叶式、四叶式、机翼包边式、分散盘式、伸展式桨叶等。
6.固定横板材质选择?
固定横板材质有不锈钢材质和碳钢材质表面酸洗喷漆处理。
7.与液体接触部分(搅拌轴、搅拌桨叶)材质是否有特别要求?
我司常规配置以SUS304不锈钢材质制造搅拌轴及桨叶;可定做316材质、镀四氟材质(更耐酸碱等易腐蚀性液体)。
