快装式蝶阀D81X卫生级卡箍式蝶阀不锈钢乳品级蝶阀
概述
快装式蝶阀D81X卫生级卡箍式蝶阀不锈钢乳品级蝶阀具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小,使用安全可靠等优点。替代法兰,管螺纹、梯形螺纹等我国传统的连接方式所产生的缺点。可配合各种执行机构。
全部钢件采用耐酸不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
规格:DN20-150,1″-6″
标准:DIN、SMS、ISO
材质:SUS304、SUS316L

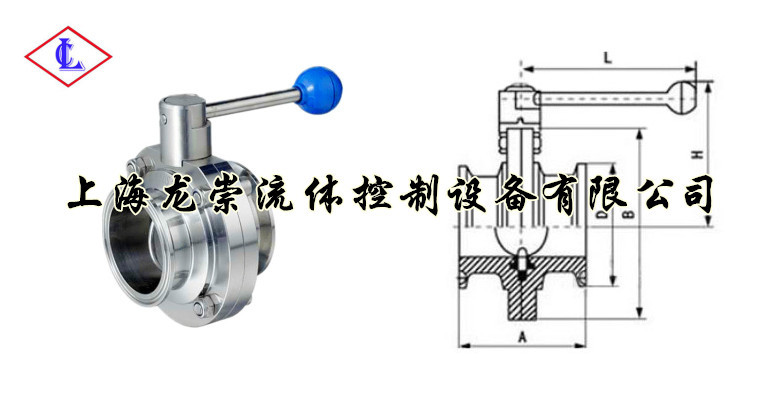

规格(ISO) | A | B | D | L | H | Kg |
20 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
25 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
32 | 66 | 78 | 50.5 | 130 | 82 | 1.2 |
38 | 70 | 86 | 50.5 | 130 | 86 | 1.3 |
51 | 76 | 102 | 64 | 140 | 96 | 1.85 |
63 | 98 | 115 | 77.5 | 150 | 103 | 2.25 |
76 | 98 | 128 | 91 | 150 | 110 | 2.6 |
89 | 102 | 139 | 106 | 170 | 116 | 3.0 |
102 | 106 | 154 | 119 | 170 | 122 | 3.6 |
108 | 106 | 159 | 119 | 170 | 126 | 3.6 |
133 | 140 | 185 | 145 | 190 | 138 | 6.5 |
159 | 260 | 215 | 172 | 190 | 153 | 11 |
