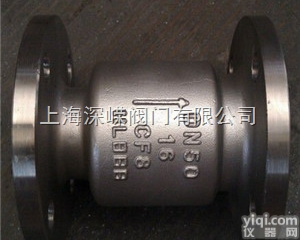

H42W H42W立式止回阀不锈钢止回阀_详细资料

产品信息

H42H、H42W立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。进典阀门H42W立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。 立式止回阀主要性能规范
立式止回阀型号公称压力
PN(MPa) 强度试验(MPa) 密封试验(MPa) 适用温度
(℃) 适用介质
壳体密封
　　
　　
　　
　　
H42W-16P 1.6 2.4 1.76 ≤200 硝酸类
H42W-25R 2.5 3.75 2.75 ≤200 腐蚀性介质
H42W-40P 4.0 6.0 4.4 水、油品腐蚀性介质
H42W-40R
　　
　　
　　
　　
　　
H42Y-40
　　
　　
　　
　　
　　
历史止回阀主要安装尺寸及重量

GB 1.6MPa
DN 15 20 25 32 40 50 65 80 100 125 150 200
L 80 90 105 110 120 140 160 185 210 275 300 380
D 95 105 115 135 145 160 180 200 215 245 280 335
Wt - - - - - 7.5 9.5 11 19.5 36.5 48 65

GB 2.5MPa
DN 15 20 25 32 40 50 65 80 100 125 150 200
L 80 90 105 110 120 140 160 185 210 275 300 380
D 95 105 115 135 145 160 180 195 230 270 300 360
Wt
　　
　　
　　
　　
　　 7.5 9.5 12 20 38 49 70
GB 4.0MPa
DN 15 20 25 32 40 50 65 80 100 125 150 200
L 80 90 105 110 120 140 160 185 210 275 300 380
D 95 105 115 135 145 160 180 195 230 270 300 375
Wt
　　
　　
　　
　　
　　 7.5 9.5 12 20 38 49 72
以上进典阀门有限公司提供的数据仅供参考
