CZ-150C 测之宝CZ-150C石英晶体阻抗计/晶振测试仪 1~60 MHz 1～500Ω

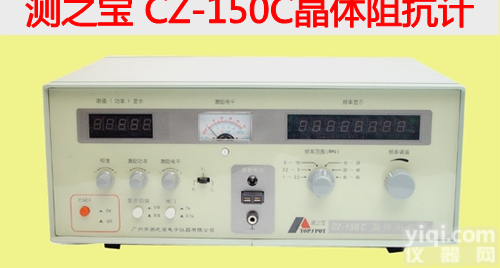

测之宝CZ-150C石英晶体阻抗计

 CZ-150C概述：
        CZ—150C晶体阻抗计是用于测量石英晶体串联谐振电阻Rr、串联谐振频率fs、负载谐振频率fL和负载谐振电阻RL，机内带可调负载电容12.5pF～50pF，且等效电阻和谐振频率直接读数，激励功率可调。测量插座适合晶体引线宽度3.75~14.50mm。
特点：
1．测量中频1～60MHz石英晶体谐振频率、等效电阻。
2．第四代升级产品，电调谐、新器件，新型测试插座更实用。
3．谐振频率、等效电阻全数显，激励功率可调。精度高，测速快。
4．频率测量精度≤5PPM，可选配更高精度频标。
5．可选配带PPM误差显示和频率分档分选的十三位频率计。性能指标：
□　测频范围：1～60MHz。
□  电阻测量范围：1～500Ω。
□  激励功率可调范围：1～1200μW。
□  可调负载电容范围：12～50PF。(超出此范围可定做)
□  八位频率显示。
 技术参数
频率范围：1 ~ 60 MHz
频段划分：1：1 ~ 2.2 MHz
                  2 ：2.2 ~ 5 MHz
                  3：5 ~ 10 MHz
                  4：10 ~ 20 MHz
                  5：20 ~ 40 MHz
                  6：40 ~ 60 MHz
测量网络的终端电阻：源端 24 Ω；负载端 27 Ω。
起振电阻范围：1 ~ 10 MHz起振电阻范围为0 ~ 500 Ω；
                        10 ~ 60 MHz起振电阻范围为0 ~ 100 Ω。
阻值读数范围：0 ~ 1999.9 Ω  误差±(10+频率MHz为单位时/10)%。
激励功率范围： 1.5 ~ 1200μW  误差±25%
负载电容范围： 12.5~50pF
频率计测量准确度： 5 PPM。
频率计数字显示： 8位。
时基稳定性：   短期：1×10 –7 /秒     长期：2×10 –5 / 月。
               [可选配高稳定度的恒温晶振（1~5）×10 –8／日]。
使用环境： a．环境温度：20℃±2℃；
                  b．相对湿度：（45 ~ 75）%；
                  c．大气压强：86 ~ 106 kPa；
                  d．避免外电磁场干扰，避免阳光直射。
安全组别：属GB4793《电子测量仪器安全要求》中Ⅱ类安全仪器。
使用电源：220 V ± 2 %，50 Hz±1%。
连续工作时间：8小时。
消耗功率：小于25 W。
外形尺寸：380 mm（宽） X 150 mm（高） X 290 mm（深）。
重量： 约 7 kg。
