MG-LWGY涡轮流量计是速度式流量计中的主要种类,涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。它采用多叶片的转子(涡轮)感受流体平均流速,从而且推导出流量或总量的仪表。引一般它由传感器和显示仪两部分组成,也可做成整体式。 LW涡轮流量计引和容积式流量计、科里奥利质量流量计称为流量计中三类重复性、精度Z佳的产品,作为十大类型流量计之一,其产品已发展为多品种、多系列批量生产的规模。

一、食用油流量计结构及原理框架图：

流体从机壳的进口流入，通过支架将一对轴承固定在管ZX轴线上，涡轮安装在轴承上。在涡轮上下游的支架上装有辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对涡轮叶片的作用角度。在涡轮上方机壳外部装有传感线圈，接收磁通变化信号。

 二、食用油流量计特点

流量计应用：石油类、有机液体、无机液、液化石油气、天然气、低温液体等。

高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；

 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

可获得很高的频率信号(3~4kHz)，信号分辨力强；

范围度宽，中大口径可达1:20，小口径为1:10；

结构紧凑轻巧，安装维护方便，流通能力大；

适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

三、食用油流量计分类

1．按仪表功能分类，LS-LWGY系列 涡轮流量计可分为2大类，即：

■涡轮流量传感器/变送器

■智能一体化涡轮流量计

2．功能说明

涡轮流量传感器/变送器

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA)；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

该类涡轮流量产品均分为基本型和防爆型(ExdIIBT6)两种，外形如图

按照不同的输出信号，该类产品可分为LS-LWGY-N型和LS-LWGY-A型MG-LWGY-A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。LS-LWGY-N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；

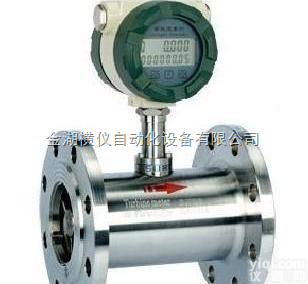

智能一体化涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

MG-LWGY-B型：供电电源采用3.2V10AH锂电池(可连续运行4年以上)；无信号输出功能。该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LS-LWGY-B型和LS-LWGY-C型LS-LWGY-C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

四、食用油流量计技术参数：附表

公称口径：管道式：DN4～DN200
插入式：DN100～DN2000
精度等级：管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度：-20℃～50℃
介质温度：测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力：86KPa～106KPa
公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级：ExdIIBT4
连接方式：螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN 　
插入式：上游直管段应≥20DS，下游直管段应≥7DS(DS为管道实测内径)
显示方式：(1)远传显示： 脉冲输出、电流输出(配显示仪表)
(2)现场显示：8位LCD显示累积流量，单位(m3) 　4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型： A、显示标准瞬时流量及标准累计流量 B、显示当前压力、温度、电池电压 　　
输出功能：(1)脉冲输出，p-p值由供电电源确定
(2)4～20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口 　　
供电电源：(1)DC5～24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离：传感器至显示仪距离可达500m

五、食用油流量计安装要求：

1、 涡轮流量计安装采用法兰连接、螺纹连接及夹装式；

2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS(DS为被测管道实测内径)。

3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道(如图四)；

5、传感器露天安装时，请做好放大?器插头的防水处理；

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。

一、包装运输

我方负责产品包装、运输，运输过程中箱体不应有碰撞、划伤。包装规格并严格按照国

 家有关规范进行。

二、技术文件、保修及售后服务

 1资料包括产品样本、说明书、合格证各四份；

 2供方负责免费指导安装，直至正常使用；

 3供方承诺免费为业主培训操作维护人员名；
