ZS1-AV6581 太阳能电池板伏安特性测试仪 电池板伏安特性测试仪

太阳能电池板伏安特性测试仪 电池板伏安特性测试仪 型号：ZS1-AV6581

产品概述

　　ZS1-AV6581太阳能电池板伏安特性测试仪是一体式的台式太阳能组件测试设备，主要用于太阳能电池板生产的终测试，也可以作为层压前测试使用，能大大提高一次封装成品率。该测试仪适合于单晶、多晶、薄膜等多种电池组件，可进行I-V曲线、P-V曲线、短路电流、开路电压、峰值功率等全部参数测试。该测试仪是建立在氙灯模拟太阳光基础上的恒定脉冲系统，氙灯光源经过两次过滤，光谱分布达到IEC60904-9 A级要求。

　　该测试仪由太阳模拟器、计算机、软件、打印机、红外测温探头和导轨等组成，具有可视化界面，整个测试过程由控制电路自动完成，测试速度快、精度高，测试结果直观。



技术特点

　　● 标配水平滚轮测试轨道，方便流水线生产。

　　● 可测量参数：200W/m2弱光响应，I-V曲线，P-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压和电流，定电压点电流，填充因子，转换效率，串联电阻，并联电阻，太阳电池温度，环境温度。

　　● A级光谱标准(IEC60904)测试仪，确保了测量可靠性和标准性。

　　● 单脉冲恒定光强，辐照不稳定度优于0.5%(A级)。

　　● 辐照不均匀度优于2%(A级)。

　　● 采用进口脉冲氙灯，保证了测试光谱和使用寿命。

　　● 有效测量面积大，多电压和电流量程设计，适用于100V10A以下的各种规格电池。

　　● 采用开尔文四线连接，确保了组件电压和电流测量的准确性。

　　● 序列号键盘和条码扫描两种输入方式。

　　● 具有连续测试功能。

　　● 具有温度校正功能。

　　● 可测单晶硅、多晶硅、薄膜等各种类型太阳能电池。



技术参数

应用案例

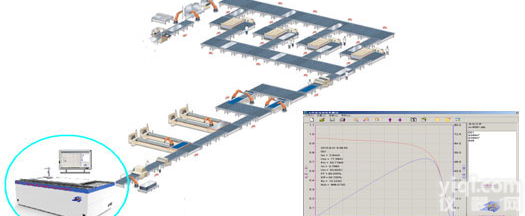

　　ZS1-AV6581太阳能电池板伏安特性测试仪广泛应用于太阳能电池生产线，如图1所示。

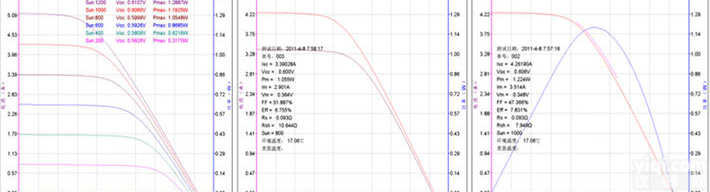

图2、图3、图4分别是弱光测试、双光强测串联电阻Rs和两次测量峰值功率Pm，这对电池生产线改进工艺、提高电池性能具有重要意义。

太阳模拟器

　　太阳模拟器是室内模拟太阳光的设备，广泛应用在生物、美容、太阳能光伏、太阳能光热等行业，在太阳能光伏领域，主要用来测试太阳电池和组件的电性能参数。太阳模拟器的测试结果，不仅能够从一定程度上反映出电池的性能，也关系到电池后出厂的等级、价格和使用过程中的稳定性。因此，一台可靠的太阳模拟器，不仅对生产工艺有参考意义，更关系到产品的品质和制造厂商的利润和信誉。

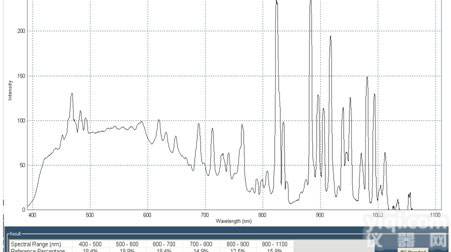

　　采用专业光纤光谱仪对AV6581光谱进行测试，如图5所示，光谱不匹配度为22%，达到A级光谱标准(≤25%)。

　　图6为标准太阳电池测试的辐照度分布图，辐照不均匀度=(4.32524-4.18792)/(4.32524+4.18792) = 1.613%，达到A级标准。　　辐照不稳定度是为了保证光强的波动不会影响太阳能电池效率的测量。用计量过的标准太阳电池放置在有效测试面积内，测试同一位置多次闪光脉冲下太阳电池的短路电流，图7为单次脉冲辐照变化图。辐照不稳定度(%)=(0.76689-0.76250)/(0.76689+0.76250)= 0.287%，达到A级标准。
