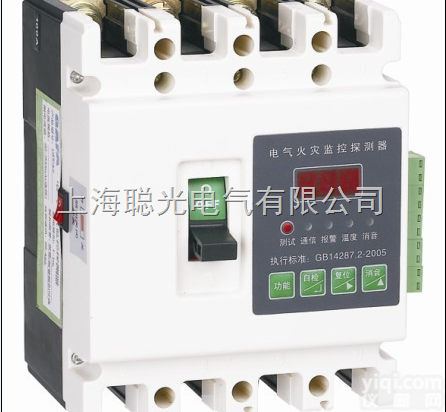

CGDF-Y63A 上海聪光电力火灾监控探测器 一体式火灾探测器

一、主要用途及使用范围

分体式剩余电流式电气火灾监控探测器，是我公司严格按照国家标准GB14287.2005《剩余电流式电气火灾监控探测器》开发设计。设计参考国际先进技术并根据国内配电网络现状开发的新型剩余电流式电气火灾监控探测器（以后均简称为监控器）。本监控器适用于交流50/60HZ，额定工作电压220V，额定工作电流16-1250A的配电回路中，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统和加油站、宾馆以及人员密集的建筑等场所的用电系统，可以有效的保障用电安全和防止电气火灾的发生。

2、工作环境

1、温度：在-5℃~40℃之间   湿度：小于等于60%

2、海拔：小于等于2000m（超过后需要降容使用，降低额定电流，确保使用安全）

3、产品结构和原理

监控器由外壳、按键、显示屏、输入输出接口结合高性能的微处理芯片构成。显示屏和按键起着人机对话的作用，按照显示的ZD进行定制的液晶显示更加简洁明了。各种传感器和输入输出接口起着信号采集处理和控制等一系列复杂动作。本产品的各种实时信息，控制信号都可以都可以通过RS485通信后在上位机上进行读取和控制。

监控器的基本工作原理是：通过剩余电流互感器和温度传感器获取当前的电网信息，交由微处理进行运算、识别、判断，核对后送到控制电路，并同时把信息送到上位机和显示屏供操作人员观察。

产品特点

1特殊定制LED数码显示，尺寸在15寸外观简洁大方便于操作 2同时具备温度检测和剩余电流检测功能3 产品能独立运行，完成所有功能需求，亦能组网监控，联动报警  4探测器剩余电流报警值可以在100~999mA之间 5 采用现场总线通讯技术和工业标准modbus通信协议 6 事件自动存储、记录20条各类报警详细信息等

使用要求

产品的安装使用之前应首先阅读本产品的使用说明书，了解产品的性能和工作要求

5、工作电源应符合要求，不能超过或低于极限值否则将烧毁产品或不能正常工作

6、安装完毕后试运行系统，注意有误异常情况

7、定期对探测器进行自检测试，以确保其动作性能

1、无外箱的监控器应该安装在非电专业人员以及未成年人接触不到的地方

2、产品的接线应符合规范，接线端子螺丝必须拧紧固定，不得松动

3、各接口线必须确保无误，以防止接错时损坏内部元器件或造成其他损失

4、安装时应注意不能有异物落入监控器
安装，使用

1，了解 安装前请仔细阅读本使用说明。

2，安装 将监控器安装在配电箱的面板或者箱内导轨上，并在箱内合适位置固定剩余电流互感器，使塑壳断路器的所有出线端都从互感器中穿过。

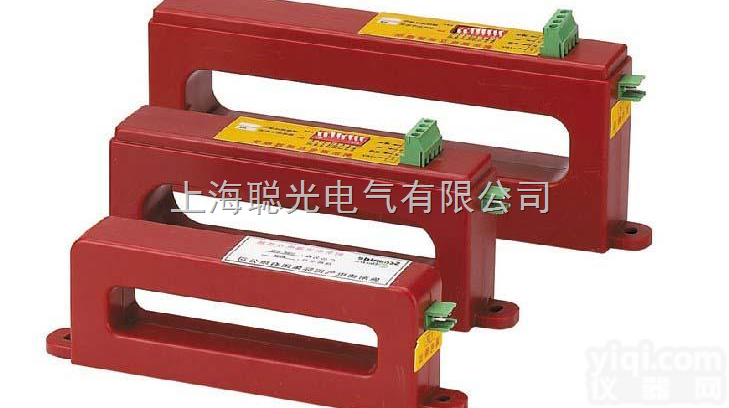

漏电互感器H22
