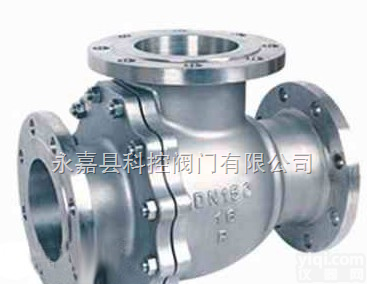

Q45F T型不锈钢三通球阀_详细资料

产品信息

T型不锈钢三通球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。
T型不锈钢三通球阀主要性能范围：
公称压力
PN(MPa)
试验压力
壳体
高压液密封
低压液密封
1.6
2.4
1.76
0.6
2.5
3.75
2.75
4.0
6.0
4.4
CLASS150
3.0
2.2
适用工况
适用介质
水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度
-28～350℃
应用规范
连接法兰
JB79-59 GB9113、
HG20592-97、ANSI B16.5
检验试验
JB/T 9092-99 、API598
T型不锈钢三通球阀主要零件材料：
零件名称
材质
GB
ASTM
阀体、阀盖
WCB
A216-WCB
密封圈
PTFE、对位聚苯
PTFE、对位聚苯
球体
1Cr18Ni9Ti
SS 304
阀座、阀杆
2Cr13
A246-416
双头螺栓
35CrMoA
A193-B7
T型不锈钢三通球阀尺寸和外形：

型号
公称通径
DN(mm)
尺寸(mm)
L
L2
D
D1
D2
b
f
Z-d
H
W
Q45F-16C
　　　(P)
　　　(R)
15
150
72
95
65
45
14
2
4-14
95
130
20
160
80
105
75
55
14
2
4-14
110
130
25
180
90
115
85
65
14
2
4-18
120
140
32
200
100
135
100
78
16
2
4-18
144
180
40
220
110
145
110
85
16
3
4-18
152
220
50
240
120
160
125
100
16
3
4-23
182
240
65
260
130
180
145
120
16
3
4-18
193
270
80
280
140
195
160
135
20
3
8-18
217
350
100
320
160
215
180
155
20
3
8-18
245
500
125
380
190
245
210
185
22
3
8-18
282
600
150
440
220
280
240
210
24
3
8-23
319
1000
200
550
260
335
295
265
26
3
12-23
380
1300
250
670
310
405
355
320
30
3
12-25
460
1700
300
720
370
460
410
375
30
3
12-25
520
2100
T型不锈钢三通球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
