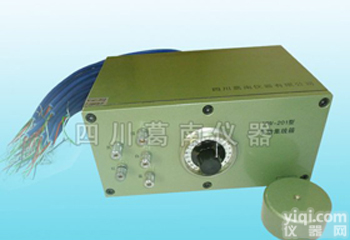

VW-201型 手动集线箱

仪器名称：VW－201型手动集线箱

仪器用途：

         VW－201型手动集线箱是为了方便仪器的测量而设计的，它可以将传感器的引出电缆集中连接到集线箱背板电缆的引入端上，通过其内部转换开关连接测量仪表，方便逐点或选点切换集中测量。VW－201型手动集线箱为全密封式设计。

产品特点：

        VW－201型手动集线箱单台使用可连接23支传感器，多台串联使用可连接22支传感器。串联使用时第23点连接下台集线箱的测量点。VW－201型手动集线箱内置一只4刀23位的转换开关。

工作原理：

        VW-201型手动集线箱前面板上附有五个接线柱，排列为1(红)、2(黑)、3(绿)、4(白)、5(地)。当需要临时测量时，可将读数仪的测量线连接到所对应的接线柱上，直接测量。

        接线柱对应的测量端为1(红)、2(黑)频率测量端，3(绿)、4(白)温度测量端，5(地)为接地端。后背板的0点为测量点，测量仪表接此线。此线又与前面板上的五个接线柱相通。

        VW－201型手动集线箱可用于多种类型传感器的连接:

        a)连接振弦式仪器时(带测温)，传感器引出电缆的红、黑、绿、白、地颜色芯线，对应连接到集线箱后背板的电缆上。临时测量时，读数仪输入线连接到前面板的1(红)、2(黑)、3(绿)、4(白)、5(地)对应接线柱上。红、黑色接线柱用于测量频率，绿、白色接线柱用于测量温度，地线接地。

        b)连接振弦式仪器时(不带测温)，传感器引出电缆的两色线对应连接到集线箱后背板电缆的黑、红芯线上，其它线不用。临时测量时，读数仪输入线连接到前面板的1(红) 、2(黑)接线柱上，3(地)对应接线柱上，其他颜色不用。

        c)连接差动电阻式仪器时，传感器引出电缆的蓝、红、黑、绿、白颜色芯线，对应连到集线箱后背板的电缆上，蓝线接地线。 临时测量时，读数仪输入线连接到前面板1(红)、2(黑)、3(绿)、4(白)接线柱上，蓝线连接到5(地)上。

       前面板上的密封帽是用于集线箱的防潮密封，当完成测量任务时应及时将密封帽拧上。

 技术参数：

工程适用：

其产品已广泛应用于水电,铁路,公路,矿山,国防及建筑工程安全监测领域物理量的测量。

注意事项：

          用万用表检查集线箱各点通路，若发现有开路或短路的测点请与本公司联系。
