CFBLY 轮辐式拉压力称重传感器_详细资料

产品信息 传感器采用轮辐式弹性体结构，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。 量程 ФA ФB ФC M H H1 H2 ФD ФD1 200~700kg 88 72 22 M12×1.75 34 31 7.2 8-Ф11 8-Ф7 1~5t 105 89 32 M16×1.5 37 34 7.2 8-Ф11 8-Ф7 10~20t 120.6 101.8 39 M32×1.5 53.5 41 10.5 8-Ф14 8-Ф9 30t 141 116.8 50.4 M40×1.5 57.2 50.8 11 8-Ф18 8-Ф11 量程 ФA ФB ФC M H H2 ФD ФD1 40t~60t 208 174 95 M64×3 70 15 16-Ф20 16-Ф13 80t~100t 280 230 120 M76×3 90 20 16-Ф30 16-Ф17 技术指标 参数单位技术参数参数单位技术参数 灵敏度 mV/V 2.0±0.05 灵敏度温度系数 ≤%F·S/10℃ ±0.03 非线性 ≤%F·S ±0.03 工作温度范围 ℃ -20℃～+80℃ 滞后 ≤%F·S ±0.03 输入电阻 Ω 750±20Ω 重复性 ≤%F·S ±0.03 输出电阻 Ω 700±5Ω 蠕变 ≤%F·S/30min ±0.03 安全过载 ≤%F·S 150%F·S 零点输出 ≤%F·S ±1 绝缘电阻 MΩ ≥5000MΩ（50VDC） 零点温度系数 ≤%F·S/10℃ ±0.03 推荐激励电压 V 10V～15V

您可能感兴趣的产品

CFBLY 轮辐式拉压力称重传感器

产品信息

联系我们

关注我们

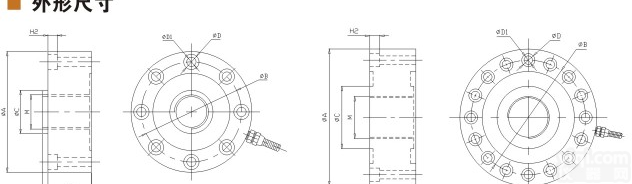

量程	ФA	ФB	ФC	M	H	H1	H2	ФD	ФD1
200~700kg	88	72	22	M12×1.75	34	31	7.2	8-Ф11	8-Ф7
1~5t	105	89	32	M16×1.5	37	34	7.2	8-Ф11	8-Ф7
10~20t	120.6	101.8	39	M32×1.5	53.5	41	10.5	8-Ф14	8-Ф9
30t	141	116.8	50.4	M40×1.5	57.2	50.8	11	8-Ф18	8-Ф11

量程	ФA	ФB	ФC	M	H	H2	ФD	ФD1
40t~60t	208	174	95	M64×3	70	15	16-Ф20	16-Ф13
80t~100t	280	230	120	M76×3	90	20	16-Ф30	16-Ф17

参数	单位	技术参数	参数	单位	技术参数
灵敏度	mV/V	2.0±0.05	灵敏度温度系数	≤%F·S/10℃	±0.03
非线性	≤%F·S	±0.03	工作温度范围	℃	-20℃～+80℃
滞后	≤%F·S	±0.03	输入电阻	Ω	750±20Ω
重复性	≤%F·S	±0.03	输出电阻	Ω	700±5Ω
蠕变	≤%F·S/30min	±0.03	安全过载	≤%F·S	150%F·S
零点输出	≤%F·S	±1	绝缘电阻	MΩ	≥5000MΩ（50VDC）
零点温度系数	≤%F·S/10℃	±0.03	推荐激励电压	V	10V～15V
