BJYTDCA-30圆度圆柱度仪,圆度柱仪
关键词：圆柱度仪，圆环、圆柱

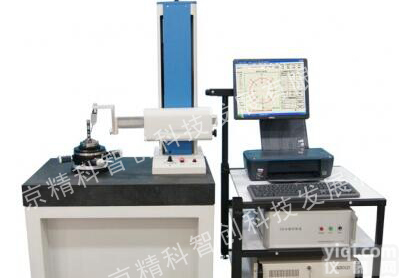

BJYTDCA-30系列圆度圆柱度仪是以精密气浮主轴和高精度立柱导轨为基准，采用计算机测量系统的转台式圆柱度仪，主要用于圆环、圆柱等回转体工件的的圆度、圆柱度、波纹度、同轴度、同心度、垂直度、平行度、直线度等参数的测量，可广泛应用于汽车零件、轴承、机床、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。
二、符合：GB/T 26098-2010 圆度测量仪
三、仪器特点
● 主轴采用超高精度的气浮轴，使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点，达到国家一级精度标准。
● 工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。
● 两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置，使压缩空气工作气压稳定、干净、干燥，确保气浮主轴旋转稳定性好，精度高。
● 主轴电机采用高精度调速电机，使仪器主轴旋转平稳可靠
● 传感器垂直和水平运动采用直线电机驱动，使仪器操作方便，调整JZ。
● 采用2048线/周的高精度旋转编码器，保证数据采样分辨率
测量项目 | |
测量项目 | 圆度，圆柱度，直径，锥度，(垂直、平面)，同心度，同轴度（多要素），直线度，垂直度（多要素）， 跳动（轴向、径向），全跳动（轴向、径向），平面度（多要素），平行度（多要素），缺口剔除，波纹度， 谱分析，波高分析，谐波分析、壁厚偏差 |
主轴精度 | |
主轴径向误差 H=到工作台高度 | ±(0.025+5H/ 10000)μm |
主轴轴向误差 X=到主轴ZX距离 | ±(0.02+6X/10000)μm |
主轴精度 | ±0.025μm，±0.0125μm，±0.025μm，±0.035μm，±0.02μm ±0.04μm |
承载 | 20kg,40kg,80kg,120kg,250kg,500kg |
工作台 | |
台面直径 | 150mm |
调整范围 | 调偏心±2mm ; 调水平±1° |
回转直径 | 300mm |
承载重量 | 20Kg |
旋转速度 | 0-12转/分 |
Z轴（立柱） | |
直线度（窄范围） | 0.5μm /100mm |
直线度（全范围） | 0.8μm /300mm |
定位速度 | 1mm/s-8mm/s |
光栅分辨率 | 1μm |
回转轴线与Z轴导轨平行度 | |
回转轴线与 Z轴导轨平行度 | 2μm /300mm(母线基准) |
水平臂（横导轨） | |
移动精度 | 1.5μm/150mm |
水平移动距离 | 180mm |
定位速度 | 1mm/s-5mm/s |
光栅分辨率 | 1μm |
传感器 | |
量程 | 500μm (半径差) |
分辨率 | 0.005μm |
测针形状 | 2mm宝石球测头（有更多直径可选择） |
测力 | 1-12g |
测量范围 | |
Z大测量直径 | 200mm |
Z大测量高度 | 300mm |
Z大测量深度 | 使用标准探针:100mm（孔径小于36mm时） 非标支架Z大可测300mm (孔径大于36mm（选配） |
数据采集 | |
数据采集 | 7200点/周（国际通用） |
放大倍率 | |
放大倍率 | 20万倍 自动 |
评定方法 | |
评定方法 | LSC（Z小二乘法）、 MZC（Z小区域法）、 MIC（Z大内切圆法）、MCC（Z小外接圆法） |
滤波值 | |
滤波值 | 1upr,1-15upr,1-50upr,1-150upr,1-500upr |
数据分析处理 | |
频谱分析 | 分析不同频率成分的幅值 |
异常数据剔除 | 手动或自动剔除异常数据，如毛刺、孔及凸点等 |
文件管理 | 测量数据自动保存，可删除 |
数据打印 | 可选用单个或多个测量结果同页打印模式 |
安装要求 | |
电源 | 220-240V AC, 50HZ，单独地线；Z大功率消耗450W |
压缩空气 | 纯净压缩空气：气压0.4MP，消耗0.1m³ /min （气源供给0.6MP，0.25m³ /min以上） |
环境要求 | 工作温度：10°-30°（常温）；湿度20-80%RH（无结露），良好地线，无明显振源 |
