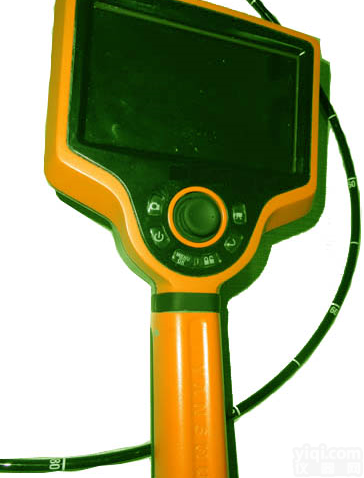

mck-81 电控工业内窥镜

蔡康智能电控MCK系列电子内窥镜：



电动内窥镜特点：



（1）全自动360°弯角，JZ定位



a. 方便易用：没有繁琐笨重的带机械操控的主机、没有凌乱电源线的牵绊



b. 简洁的控制按钮及操纵杆，单手既可完成系统全部的操控工作，让你的另一只手得到解放



（2） 高精度 弯角控制



a. 精确定位，随心所欲的实现弯角速度的粗调/微调。



b. 智能复位：长按“锁定/解除”键，弯曲部可自动调节，使弯角复零



c. 智能过载保护：当内窥镜顶端遇到超载障碍或弯角故障等情况时，会自动停止弯角



（3）媲美IPAD的5英寸高清高亮数字LCD



a. 超高分辨率、清晰度和色彩还原性的数字LCD



b. 高亮度数字液晶显示器，提高了干扰环境光下的可视性



（4）光纤传导匹配大功率LED：提高便携性同时保证了照明光强，显著提高了可观察距离



（5）电池更换方便，工作时间≥2.5小时



（6）可靠性显著，耐用性，适应各种恶劣环境：工作温度可达摄氏-20°到70°，具备四防特性：防雨、防尘、防盐雾侵蚀、防振



（7）应用行业场合：航空、航天；铁路、船舶；工业机械；建筑工程；石油化工；电子、电气工业；公共安全GA、海关部门；钢铁加工；电力行业；文物考古 。



蔡康MCK电动内窥镜适用于各种电厂/电建单位，可用来建检查如冷凝器管、涡轮机、管道、锅炉、泵、热交换器。进行缺陷探测和状态监测。阀门、压力容器等的重要设备以及其他设备。应用部位包括：找回脱落部件，　管道内外腐蚀状况，涡轮机清洁，桨片和喷管/管嘴阻塞检查，提炼/输油线路和密封系统，阀门底座检查，主蒸汽管道，供水加热器，冷凝器，风力发电机、风叶运行状态，涡轮机/发电机/发生器，发电定子检查，浆片检查。

蔡康MCK 电动系列电子内窥镜技术规格表 主要技术指标 Main Specifications MCK-39系列 MCK-6系列 EMCK-6系列

工作外径 直视 φ3.9mm φ6mm φ6mm

forward view

Outer diameter 直/ 侧视可更换 φ3.9 mm φ6mm 　

forward view / side view

摄像头 像素数 16 万 30 万 44 万

pixel count 16 0000 pixels 300000 pixels 440000 pixels

Camera 环境模式 正常/ 微光 　

lightness normal / dark

光学系统 视场角 50 ° 90 ° 50 ° 80 ° 120 °

Field of View

景深 50mm ～∞ 8mm ～ 150mm 50mm ～∞ 10mm ～ 100mm 20mm ～∞

Optic system depth of View

视向 直视/ 侧视 直视/ 侧视 直视/ 侧视 直视/ 侧视 直视

view direction forward / side forward / side forward / side forward / side forward

弯角 4 弯角： 上下≥120 °，左右≥120 °

Tip angulation up / down ≥120 °; left / right ≥120 °

主软管 涂塑/ 钨丝编网

Insertion tube polyurethane / tungsten mesh

工作长度 1000mm 1500mm /2000mm/2500mm

Working length

手持机 Handset

显示器 5 英寸高清高亮宽屏数字液晶显示器

Monitor 5 " Color LCD , high resolution, high brightness

操控 电动弯角、调光及图像处理按键

Controls motor-driven tip bending, brightness adjusting, image processing

系统 System

电源 电池 锂电池手柄，工作时间≥2.5 小时

lithium battery:working time ≥ 2.5 H

Power supply DC (battery) 充电时间：8-10 小时

charging time: 8~10 H

照明 类型 大功率LED+ 光纤传导

type High-power LED with fiber light guide

存储卡 SD 卡，标配 2G ，Z大支持16G

Memory card TF card 2 G (provided) , Max 16G (option)

存储容量 JPEG 文件一般占用60KB 空间；1G 的TF 卡多可录制4 小时的录像

Memory volume JPEG : 60KB; 4 hours' video recording: 1G

视频输出 复合视频端子

主要技术指标 Main Specifications 　

工作外径 直视 φ1.85mm φ2.40mm φ2.80mm φ4.20mm φ6.35mm

forward view

Outer diameter 直/侧视可更换 φ2.13mm φ2.77mm φ3.80mm φ4.80mm φ8.00mm

forward view / side view

光学系统 视场角 50°/测视90° 50°/测视90° 50°/测视90° 50°/测视90° 50°/测视90°

Field of View

视向 直视/侧视 直视/侧视 直视/侧视 直视/侧视 直视/侧视

view direction forward / side forward / side forward / side forward / side forward / side

头端长度 ≥180mm ≥180mm ≥180mm ≥180mm ≥180mm

length

数码相机适配器 　

像素 ≥50万像素 ≥500万像素

显示器 7英寸高清数字液晶显示器

Monitor 7"Color LCD, high resolution

系统 System

电源 电池 锂电池，工作时间≥4 小时

lithium battery :working time ≥4H

Power supply DC (battery) 充电时间：8-10小时

charging time: 8~10 H

存储卡 SD卡，标配2G，Z大支持16G

Memory card TF card 2 G (provided) , Max 16G (option)

存储容量 JPEG文件一般占用60KB空间；1G的TF卡多可录制4小时的录像

Memory volume JPEG : 60KB; 4 hours' video recording: 1G

视频输出 复合视频端子

Video output composite
