剪断销信号装置JDS
剪断销信号装置JDS
剪断销信号装置JDS
 JDS剪断销信号装置概述
      JDS剪断销信号装置采用单片机智能控制,采集24路剪断销信号器的信号.当水轮机某个剪断销信号器剪断时,其中信号器销体及导线同时被剪断,装置上液晶显示出是第几路信号器剪断及总共报警路数,同时继电器动作,并将数据经RS485接口远传。

 JDS剪断销信号装置特点
      ■多可以监测24路信号，可以在8~24路之间设置；
      ■可直观显示第几路报警及总共报警路数；
      ■汉字液晶美观可靠，便于运行人员观察；
      ■单片机串行通讯输出数据，便于监控系统采集。
 JDS剪断销信号装置技术参数
      ■输入信号：常闭型或常开型剪断销信号器
      ■输入路数：8—24路之间选择
      ■工作电压：DC220V，DC24V
      ■输出接点容量：/250VAC，/30VDC
 JDS剪断销信号装置工作原理
      水轮机发电机组配置的剪断销信号器接入JDS信号装置，经隔离后传至单片机系统。单片机实时采集输入信号状态，并将状态信息送至液晶屏显示及串行通讯口输出，同时继电器动作。
 JDS剪断销信号装置接线端子

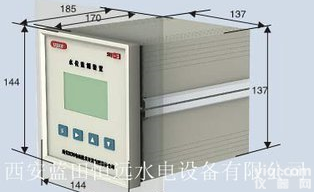

 JDS剪断销信号装置外形尺寸

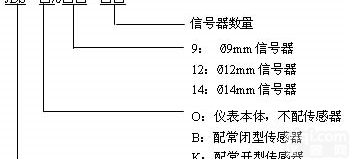

 JDS剪断销信号装置选型说明
