XS-LUGB 火炬气流量计

火炬气流量计直销产品概述

涡街流量计是根据卡门涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较、理想的测量仪器。

火炬气流量计直销在特定的流动条件下，一部分流体动能会转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。涡街流量计具有以下一些特点：

①输出为脉冲频率，其频率与被测流体的实际体积流量成正比，不受流体组分、密度、压力、温度的影响；

②测量范围宽，一般范围度可达10：1以上；

③度为中上水平；

④无可动部件，可靠性高；

火炬气流量计直销应用范围广泛，可适用液体、气体和蒸汽。在特定的流动条件下，一部分流体动能会转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。

火炬气流量计直销产品特点

1、双排液晶同时显示累计流量和瞬时流量;

2、内部锂电池供电,无需外部电源;

3、微功耗设计,两节+3v锂电池可连续工作一年半以上;

4、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。

5、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。

6、输出信号：a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。

7、电源电压：+24vdc(需要信号输出时提供)。

8、介质温度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;

火炬气流量计直销参数

1、产品名称：涡街流量计

2、适用介质：空气，氧气，氮气，氢气，压缩气体的流量计量

3、管径(DN) ：DN15～DN300mm至更大

4、公称压力：0.6～4MPa （指连接法兰公称压力，非介质的工作压力）

5、工况温度：-20～+80℃（需更高温度请与工厂联系）

6、测量精度：±1.5%FS

7、量程范围：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)

8、壳体材质：碳钢；不锈钢；

9、供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；

10、输出信号：4～20mA二线制；脉冲0～1000HZ；RS485

11、防护等级：IP65；IP67

12、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4

13、表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检

14、连接方式：管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至更大）。

15、安装要求：可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）

16、特殊连接：螺纹式；对夹式；

火炬气流量计直销流量范围

1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。

2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

注：表中(300)～(1000)口径为插入式

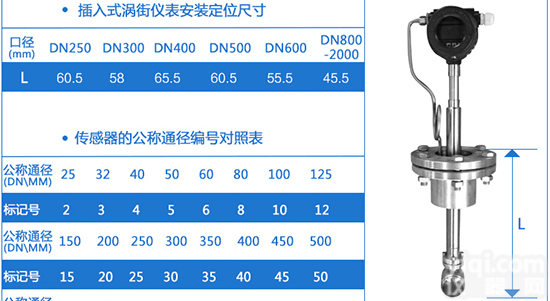

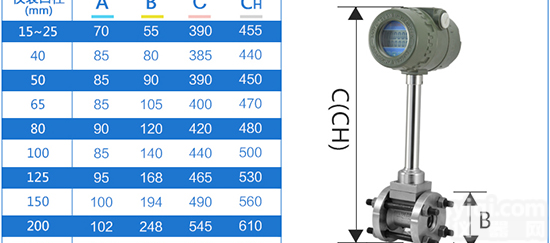

火炬气流量计直销安装尺寸

火炬气流量计直销产品型谱

火炬气流量计直销安装要求

1、合理选择安装场所和环境。避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。

2、上下游必须有足够的直管段。若传感器安装点的上游在同一平面上有二个90°弯头，则：上游直管段≥25D，下游直管段≥5D
。若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D
。调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。

4、管道采取减振动措施。传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

5．在水平管道上安装是流量传感器常用的安装方式。测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。

6．传感器在垂直管道的安装。测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。

7、传感器在水平管道的侧装。无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许采用侧装，这样流体的温度对放大器的影响较小。

8．传感器在水平管道的倒装。一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。

9．传感器在有保温层管道上的安装。测量高温蒸汽时，保温层多不能超过支架高度的三分之一。

10．测压点和测温点的选择。根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。
