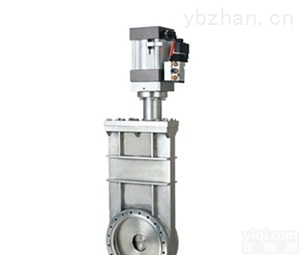

CCQ-A CCQ-A气动超高真空插板阀_详细资料

产品信息

CCQ-A型系列气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，驱动阀板作上下运动，实现阀门的开启或关闭，从而达到在超高真空系统中接通或切断气流的目的。
CCQ-A型系列气动超高真空插板阀适用的工作介质为洁净的空气和非腐蚀性气体。
主要技术性能
适用范围(Pa)
10⁵～1.3x10^-7
阀门漏率(Pa.L/S)
DN≤200为≤1.3x10^-7
DN≥250为≤6.7x10^-7
阀门烘烤温度（℃）
≤150(除传动装置外)
开阀时阀板两侧压力差(Pa)
≤2.7x10³
气源压力（MPa）
0.4～0.6
电源电压
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信号反馈
标准出厂：不带反馈信号
特殊指定：微动开关DC/AC5～240V
主要外形连接尺寸
型号
通径(DN)
ΦD
ΦD0
ΦD1
ΦD2
ΦD3
H
A
n-d
L
L1
B
法兰标准
CCQ-50A
50
89
72.4
61.6
55.6
/
60
91
8-M8
515
153
62
GB/T6071
CCQ-63A
63
114
92.1
82.6
76.6
/
65
105
8-M8
590
180
62
CCQ-80A
80
130
110
99
93
/
65
130
16-M8
608
220
75
CCQ-100A
100
152
130.2
120.7
114.7
/
70
152
16-M8
655
267
94
CCQ-150A
150
202
181
171.5
165.5
/
70
202
20-M8
707
350
94
CCQ-200A
200
254
231.8
222.3
216.6
/
80
251
24-M8
806
426
112
CCQ-250A
250
314
288
308
275
271
85
300
24-M10
1125
550
112
JB5278
CCQ-300A
300
365
338
353
323
318
90
352
32-M10
1195
613
140
/

您可能感兴趣的产品

CCQ-A CCQ-A气动超高真空插板阀

产品信息

联系我们

关注我们

适用范围(Pa)	10⁵～1.3x10^-7
阀门漏率(Pa.L/S)	DN≤200为≤1.3x10^-7 DN≥250为≤6.7x10^-7
阀门烘烤温度（℃）	≤150(除传动装置外)
开阀时阀板两侧压力差(Pa)	≤2.7x10³
气源压力（MPa）	0.4～0.6
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号特殊指定：微动开关DC/AC5～240V

型号	通径(DN)	ΦD	ΦD0	ΦD1	ΦD2	ΦD3	H	A	n-d	L	L1	B	法兰标准
CCQ-50A	50	89	72.4	61.6	55.6	/	60	91	8-M8	515	153	62	GB/T6071
CCQ-63A	63	114	92.1	82.6	76.6	/	65	105	8-M8	590	180	62
CCQ-80A	80	130	110	99	93	/	65	130	16-M8	608	220	75
CCQ-100A	100	152	130.2	120.7	114.7	/	70	152	16-M8	655	267	94
CCQ-150A	150	202	181	171.5	165.5	/	70	202	20-M8	707	350	94
CCQ-200A	200	254	231.8	222.3	216.6	/	80	251	24-M8	806	426	112
CCQ-250A	250	314	288	308	275	271	85	300	24-M10	1125	550	112	JB5278
CCQ-300A	300	365	338	353	323	318	90	352	32-M10	1195	613	140	/
