GKWX100A,GKWX100B微机消谐装置_详细资料

产品信息

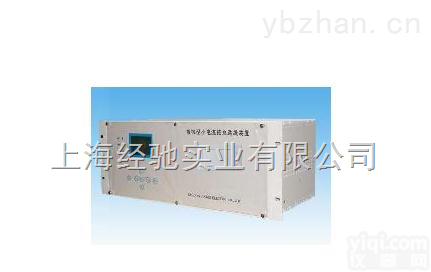

GK100A,GK100B微机消谐装置
GK100系列微机消谐装置可进行铁磁振的诊断,还可区分出过电压,铁磁谐振,单相接地等故障,对于各种频率的谐振,可迅速消除并可显示或打印有关信息,对于过电压,铁磁谐振单相接地等还可给出声光报警,记录和显示,经实际运行证明本装置对各种高频,地频,工频谐振均判断准确,动作迅速,较完善的解决了电力系统中电网的消谐问题,并能记录存储谐振的次数及谐振的次数及谐振频率
无需整定和调试,维护量小
中文兰色液晶显示,人性化的菜单设计,良好的人机操作界面;
实时显示测量数据,时钟,装置运行状态,系统参数等,信息量大,功能全
自动显示记录铁磁谐振发生时间及相关参数
可区分铁磁谐振,过电压,单相接地,
当系统发生单相接地或谐振,装置故障,装置失电时产生报警信号,可自动显示记录发生时刻及相关参数;
适用于各个电压等级,各种特征谐振频率（1/3分频 1/2分频工频 3倍频）适用范围广
诊断准确,消谐迅速,彻底
可分别记录谐振和接地故障次数,按时间顺序可追忆16次谐振规章的详细信息,进行显示可通过通讯接口上传打印记录
具有完善的通信功能,RS232/485通信接口和通信速率可选,采用标准MOBUS-RTU规约,便于同上位机连接

产品型号与功能对照表
产品型号
功能描述
适用
版本
GK100A
诊断,消谐,显示
66KV及以下
V1.1A
GK100B
诊断,消谐,显示,记录及查看
66KV及以下
V1.1B
GK100C
诊断,消谐,显示,记录及查看,通讯
66KV及以下
V1.1C

工作电流
85～264VAC/DC
装置功耗
<5W或<5VA
PT回路功耗
<1VA
电压等级
66KV 35KV 10KV 6KV 3KV
母线短数
1段
谐振频率适用
1/3分频（17Hz）1/2分频（25Hz）工频（50Hz） 3倍频（150Hz）
报警继电器接点容量
DC30V/5A AC250V/5A
通信接口及协议
RS232/RS485, MODBUS-RTU
装置重量
≤2.5KG
环境温度
-10^oC至+55^oC
环境湿度
≤95%（在空气温度为+20^oC时）
机械性能,绝缘, 湿热冲击电压及电磁兼容
符合IEC及相应的国家标准要求

背后端子图
产品型号
GK100□
通讯接口
RS-232/RS-485
工作电源
85-264V（AC/DC）
通信规约
MODBUS-RTU
产品编号
-

工作电源
零序电压
接地报警

谐振报警

失电报警

RS-485通讯接口

RS-232通讯接口
E
L1
L2/N
U0*

U0
KH1+
KH1-
HK2+
KH2-
KH3+
KH3-
B
A
GND
TX
RX
GND
101
102
103
40

41
80
81
82
82
84
85
01
02
03
04
05
06
GK100系列微机消谐装置
GK100A,GK100B微机消谐装置
GK100C微机消谐装置
