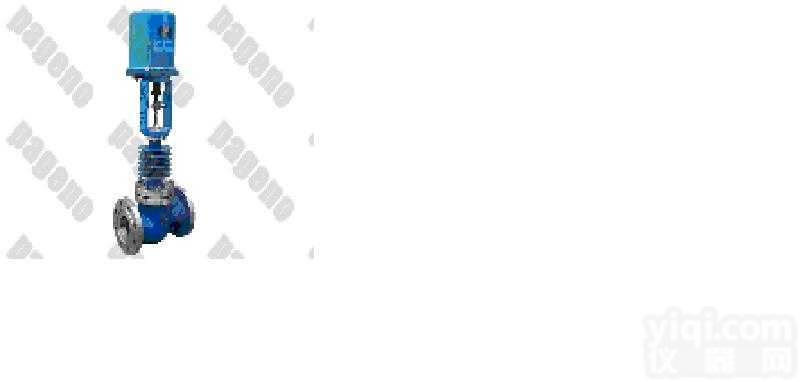

RZJM 电动套筒调节阀_详细资料

产品信息

一、概述
      RZJM型电子式电动套筒调节阀，接受调节仪表传来的直流电流信号，改变被调介质流量，使被控工艺参数保持在定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
      本系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4Mpa，接受信号为0-10mA.DC或4~20mA.DC，使用温度范围由40℃~-50℃。其中电动单座调节阀适用于压差小，介质粘度较大或稍有颗粒杂质场合：电动套筒调节阀适用于压差较大且泄露较大的场合。

二、主要技术参数和性能指标

公称通径

（mm）

20

25

32

40

50

65

80

100

125

150

200

250

300

10

12

15

20

额定

流量

KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百

分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

额定行程L（mm）

10

16

25

40

60

100

公称压力（Mpa）

1.6、4.0、6.4

固有流量特性

直线、等百分比

固有可调比R

50：1

允许

泄露量

单座

硬密封：IV级、软密封：IV级

套筒

硬密封：IV级、软密封：IV级

工作温度T（℃）

-20~200、-40~250、-40~450、-60~450

信号范围（DC）

0-10mA、4~20mA、1-~5V、0~10V

电源电压

220V、500Hz

作用方式

电开式、电关式

信号故障阀状态

全开、开关、保位

       注：本产品性能指标贯彻GB/T4213-9

三、主要零件材料

零件名称

材料

阀体、阀盖

HT200、ZG230~450、ZG1Cr18Ni9Ti

阀芯

1Cr18Ni9T、司钛莱合金堆焊、增强聚四氟乙烯

填料

聚四氟乙烯、柔性石墨、不锈钢波纹管

推杠、衬套

2Cr13

垫片

橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片


四、流量特性示图


五、外形尺寸


单位:mm

公称通径

Dn（mm）

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰距离（L）

PN16

185

200

205

222

250

275

298

350

410

451

600

670

735

PN40

190

205

210

230

255

285

310

355

425

460

615

685

750

PN64

200

210

220

251

286

311

337

394

440

475

630

700

765

常温型阀盖

H1

PN16

756

781

803

928

945

1260

1270

1294

1515

1540

1565

1816

2180

PN40

766

791

813

938

955

1260

1270

1329

1545

1560

1605

1892

2130

PN64

773

803

833

965

1000

1280

1300

1338

1575

1620

1675

1936

2202

中温型阀盖

H1

PN16

956

981

1003

1128

1145

1510

1520

1544

1835

1860

1885

2166

2530

PN40

966

991

1013

1138

1155

1510

1520

1579

1865

1880

1925

2245

2480

PN64

973

1003

1033

1165

1200

1530

1550

1588

1895

1940

1995

2286

2550

￠D

225

257

310

H2

PN16

53

58

68

73

80

90

98

108

123

140

168

203

230

PN40

53

58

68

73

80

90

98

115

135

150

188

223

255

PN64

63

68

75

83

88

100

105

125

148

170

203

235

265

H3

87

90

法兰标准

GB：1.6、2.5、4.0、6.4Mpa        ANSI：15.、300、600Lb             JIS：10K、20K、30K
