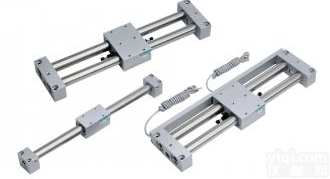

MRL2-W 原装进口CKD磁耦式无杆气缸,CKD工厂直销

原装进口CKD磁耦式无杆气缸,CKD工厂直销

采用新润滑机构，寿命和动作稳定性大幅提高的磁耦式无杆型气缸。

磁耦无杆气缸

无杆气缸和普通气缸的的工作原理一样,只是外部连接、密封形式不同 。

气缸两边都是空心的,活塞杆内的永磁铁带动活塞杆外的另一个磁体(运动部件),它对清洁度要求蛮高的,磁耦无杆气缸经常要拆下来用汽油清洗,这与它的工作环境有关。

无杆气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞相连，动作靠进气。

磁耦式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故使用没那么广泛，其负载质量的大小需查找其质量与速度的特性曲线。故机械式用的比较多。

活塞通过磁力带动缸体外部的移动体做同步移动。它的工作原理是:在活塞上安装一组高强磁性的磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。气缸活塞的推力必须与磁环的吸力相适应。



型号名称缸径（mm）标准行程(mm)备注

MRL2基本型（导向并用型）Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

MRL2-L基本型（导向并用型）带开关Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

MRL2-F基本型（导向并用型）微速Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

MRL2-G简易导向型单活塞型Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

MRL2-GL简易导向型单活塞型 带开关Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

MRL2-GF简易导向型单活塞型 微速Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

MRL2-W简易导向型双活塞型Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

MRL2-WL简易导向型双活塞型 带开关Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

MRL2-WF简易导向型双活塞型 微速Φ6, Φ10, Φ16, Φ20, Φ25, Φ3250, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700

原装进口CKD磁耦式无杆气缸,CKD工厂直销

装载润滑机构润滑纤维】

将浸渍润滑脂的纤维集合材料（润滑纤维）安装在活塞和滑块的滑动部分。

实现长期稳定的润滑剂供给，防止磨损。

实现了寿命的大幅提高（比本公司产品提高2倍以上）和动作稳定化。

【润滑纤维的特点①：润滑补给?吸收功能】

可利用毛细管现象效果，将浸渍润滑脂均匀稳定地涂抹到滑动面上，并吸收剩余部分。注）直接用清洗液等冲洗缸筒表面时，适合使用刮板型。

【润滑纤维的特点②：防尘圈功能】

除灰尘外，密封件等磨损屑也会被捕捉到纤维集合材料内，减少滑动部的污垢。（还备有刮削效果较好的传统刮板。）

【提高环境性】

在选择项中设定橡胶气缓冲。

减轻行程终点的冲击噪声，优化工厂环境。

【低滑块设计】

滑台采用低矮的薄型设计。
