外测式超声波液位计厂家



外测式超声波液位计采用了雷达的回波测距原理，克服了储罐壁对超声波信号的影响，采用先进的数字信号处理技术，可真正实现非接触、高精度的测量罐内的液位。液位计可输出4～20mA 标准信号或通过 RS-485 接口将测量结果输出至上位计算机（或二次表）满足系统的自动化控制。

外测式超声波液位计特点

● 非接触式测量：工业仪表中Z理想的测量方式

● 精度高、反应灵敏

● 适用面很广：可用于有剧毒的、强腐蚀性的、高压力的、各种复杂工况、以及爆炸性气体环境下的各种液体介质测量

● 安装方便、操作简单

● 安装可不停产、不清罐、不动火

● 仪表不需要定期标定

● 仪表工作可靠、性能稳定

● 仪表不需要使用方维修、免维护

● 使用寿命长

● 智能型、电子仪表

● 抗干扰能力强

外测式超声波液位计超声波探头的安装

一般安装要求

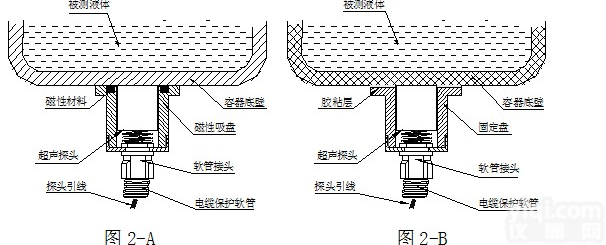

对于铁磁性材质的容器，可以磁性吸盘将其直接吸附在容器底部即可，如图2-A，若容器外壳是玻璃、不锈钢等其它材料，可以采用胶粘或支架固定等方式将探头安装于容器底部，如图2-B；

将容器底部选好的安装位置处理平整、光洁；打磨处理过的容器壁应喷上防锈漆，避免探头与容器壁接触处生锈影响测量；

安装时给探头感应面及安装面涂上耦合剂（真空硅脂），以保证超声波信号传播良好；

探头指向须与所测距离在同一直线上；

探头正前方应无搅拌装置或盘管等遮挡物；

避开下部进液口，以避免进液剧烈流动对测量产生影响；

避开上部进液口位置，以避免进液冲击使液面剧烈波动影响测量；

避开出液口或排污口；如不满足条件，则应有措施保证定期清除罐底沉积物；

容器壁上的安装面尺寸应不小于Ф100mm的圆面，表面粗糙度应达到1.6，倾斜度应小于3°(旁通管除外)；

外测式超声波液位计功能特点

● 非接触式测量液位功能

超声波传感器（探头）外置，无需对被测容器开孔。

● 自动校准功能

液位计具有自校准功能，克服了传统液位计长时间使用后，精度降低的问题。

● 红外在线调试功能

方便的红外调试功能，特别适用于在危险场合下不宜开盖调试的场合；同时降低了调试难度。

● 自诊断功能

液位计具有对自身工作状态的诊断功能，同时也具有硬件诊断功能；这样增加了液位计的可靠性与稳定性。

● 一键恢复功能

当液位计工作异常，可以通过调试器，一键恢复到正常状态。

● 就地显示及远传功能

液位计既可以方便的在现场显示液位值，又可以通过信号线将其远传至控制室。

外测式超声波液位计技术参数

1.性能

● 量程规格：3m、5m、10m、20m、30m

● 显示分辨率：1mm

● 短时间重复性：1mm

● 测量误差：1‰～1%（罐壁过厚、压力、温度变化可影响精度）

● 迁移量：±10 m

● 液晶屏显示：6 位 OLED显示（有机发光数码管）

2.供电

● 24V DC, ±15%,10W

3.接线形式

● 四线制（两根电源线、两根信号线）

4.接口

● 模拟输出：4～20mA，Z大负载 750Ω

● 通讯接口：RS-485

● 调试接口：红外

5.外壳

● 结 构：铸铝

● 防护等级：IP65

● 防爆标志：ExdIICT6

6.环境条件

● 主机使用环境温度：-20℃～+70℃

● 超声波探头使用环境温度:-50℃～+120℃（高温探头可达200℃）

● 湿度：15%～ RH

注：若温度低于-20℃时，建议给主机增加保温措施（加保温层或伴热装置）

外测式超声波液位计选型：
