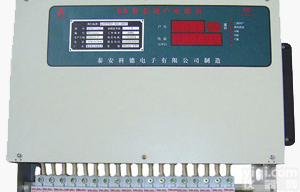

KD 优质KD远控预（后）付费多用户电能表

是否提供加工定制	是	类型	多用户电能表
品Pai	科德	型号	KD
基本电流	多种（A）	准确度等级	多种
参比电压	多种（V）	电流倍率	多种
显示方式	多种	频率	多种（Hz）
Z大电流	多种（A）	装箱数	多种
规格	多种

功能 代码	付费方式	过载保护	断电恢复	报警功能	透支功能	通断控制	电量显示
84	后付费	√	√			√	√
85	预付费	√	√	√	√	√	√
95	后付费	√	√	√	√	√	√

主要技术指标※额定电压：3*220/380v※工作电压范围：AC180~260v※标定电流：15（60）A※脉冲常数：900imp/kWh※准确度等级：1.0级※计量分度：0.1度※数据保护：断电后数据保留>10年管理方式※红外手持终端方式：通过红外手持终端，电表数据及信息可上传至计算机，由计算机进行管理。※网络方式：通过485总线网络，局域网网络、无线网络、网络、GPRS网络、光纤等传输网络，由计算机进行管理。※射频卡方式：通过读卡器及射频卡，实现对用户用电管理。※混合方式：RS485总线网络与射频卡方式结合。◆电能表/配电箱尺寸一览表

配电箱尺寸

安装形式/型号/空开

KD85-6D~KD85-18D KD85-2S~KD85-6S

KD85-19D~KD85-24D KD85-7S~KD85-8S

KD85-25D~KD85-30D KD85-9S~KD85-10S

KD85-31D~KD85-36D KD85-11S~KD85-12S

明装箱

1P

800X600X176

900X600X176

1010X600X176

1120X600X176

暗装箱

1P

800X600X176

900X600X176

1010X600X176

1120X600X176

电能表

外形尺寸 （AX380X144）

定位尺寸 （BX292）

C

外形尺寸 （AX380X144）

定位尺寸 （BX292）

C

外形尺寸 （AX380X144）

定位尺寸 （BX292）

C

外形尺寸 （AX380X144）

定位尺寸 （BX292）

C

（出线为端子型）

433X380X144

399X292

178

538X380X144

399X292

178

648X380X144

504X292

178

758X380X144

399X292

176

说明

1.当电表出户为单相时，电表规格为KD85-YD，Y代表户数：如：KD85-6D；对应单相6户尺寸； 2.当电表出户为三相时，电表规格为KD85-XS，X代表户数；如：KD85-6S；对应三相6户尺寸； 3.当电表户数为三相/单相混合时，电表规格为KD80-XS+YD，外形尺寸按IS=3D计算，算出总单相户数，对应上表即可。如：KD80-6S+1D对应单相19户尺寸，由图2知外形尺寸为538x380x144。 4.配电箱断路器配置按出户DZ47/40A，总空开按CDM/200A/3P配置，配置改变后，尺寸应相应改变，本尺寸仅供参考。

注：1.电表由于户数不同，尺寸A、B、C有所变化，其他尺寸参照图2。2.箱体尺寸为不带浪涌保护及消防联动。
