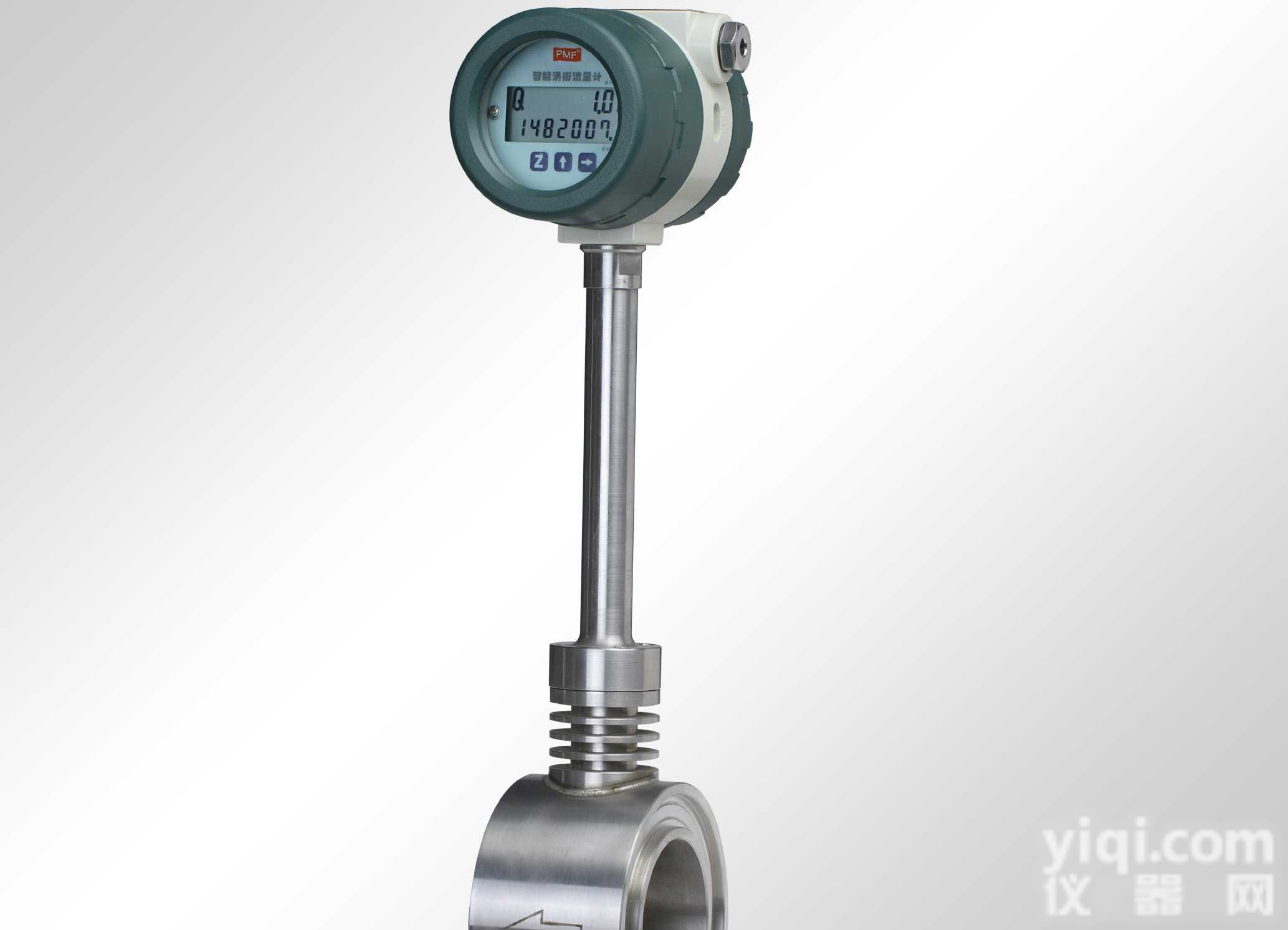

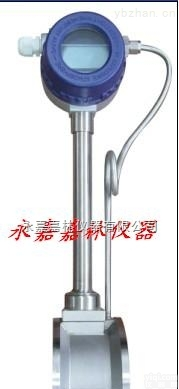

LUGB 温压补偿型涡街流量计

LUGB型涡街流量传感器是应用卡门和斯特罗哈尔有关旋涡的产生和旋涡与流量关系的理论为依据来测量蒸气、气体及低粘度液体的流量的。在表体中垂直插入一根三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面传感头两侧交替产生方向相反有规则的卡门旋涡。其旋涡的分离频率F与介质的流动速度V成正比。因此，通过涡街中传感头检测出旋涡个数，就可以测算出流体流速，再根据表体口径计算出被测介质的体积流量。
技术参数
l        公称口径： Φ10-Φ500，
l        测量介质：气体、饱和蒸汽、过热蒸汽
l        测量介质温度： （－40℃--+420℃），
l        Z高介质压力：Pmax≤2.5MPa（Pmax>2.5 MPa订货时需说明）
l        精度等级：1级、1.5级；
l        防爆标志：ExiaⅡCT4本安型或ExdⅡCT6隔爆型
l        表体材质：1Cr18Ni9Ti(其它材质协议供货)
l        防护等级：IP54、IP65
l        连接方式：法兰连接
l        仪表表体集成：流量，温度，压力传感器，安装简单方便。
l        工作电压：12VDC、24VDC、3.6VDC（锂电池寿命大于2年）
l        输出信号：三线制4-20MA输出
l        通讯方式：RS232或RS485
l        现场液晶三行显示： 可同时显示标况瞬时流量、标况累积流量、工况温度、工况压力、电池电压或显示工况瞬时流量、工况累积流量、频率等参数。
