彩信防盗报警器

                                GSM手机彩信防盗报警器

一、 系统简介及功能特色
◆发生警情时,主机系统将鸣响警笛报警，同时通过GSM移动通讯网向5个手机电话发送短信、彩信、拨号报警,还可发送2组E-Mail的现场彩图;
◆用户可通过电话或手机主动监测到现场图像、监听现场声音（主动查看监听功能）；
◆摄像头具有移动侦测报警功能，有人非法入侵,可发彩信到主人手机；
◆可通过短信内容识别报警防区；
◆智能识别主人是否接警，一旦接警，不再拨打该号码；
◆可通过短信或手机遥控操作,现场拍照图像并发送到手机上；
◆具有”紧急报警”功能 （在突遭室内行凶、抢劫时使用此功能）;
◆串口摄像机具有红外夜视功能,夜间拍摄照片效果清晰;
◆可自建GSM彩信防盗报警ZX；
◆学习对码方式，可灵活扩展烟感,红外对射等各类探测器；
◆具有3个有线防区，可连接有线探测器；
◆具有1路联动输出端口，可在报警时联动录像机或自动开启照明灯等设备;
◆可扩展3路有线家电遥控功能，让您通过电话远程控制家庭电器。
二、系统安装
   1、主机安装：
      A、将警笛线接在主机后面的警笛接口与公共端上，将串口摄像头插在主机的摄像头接口上，用笔尖压下SIM卡座旁边的黄色推杆，将SIM卡座弹出，装好SIM卡（金属面朝外），再将卡座装回去，至此主机安装完毕。（注：SIM卡上的电话本和短信全部删除）
      B、天线接在主机的天线插座上，将主机插上外接直流电源，橙灯常亮，GSM模块开机。橙灯慢闪，开始寻找GSM网络和检测SIM卡。橙灯快闪，检测摄像头，20秒后绿灯常亮，主机自检成功，主机自动进入撤防状态。若绿灯慢闪，主机处于布防状态。若红灯闪烁，主机处于报警状态，红灯闪慢闪，发送短信；红灯闪快闪，发送彩信。
     C、10芯连接端口说明：第1脚是接地引出端；第2脚是外接喇叭引出端，喇叭的另一端接地（也可直接连接无源喇叭）；第3脚、第4脚是内部继电器引出端，平时两脚断开，报警时才接通3分钟，可联动电源、录像等工作；第5脚、第6脚、第7脚是控制输出端，可通过远程电话遥控输出5V电平，外加接口电路可控制房间灯光、空调开关、电饭煲等；第8脚、第9脚、第10脚是有线输入端，每个端口对地短路可触发报警。（注意：有线防区为常闭接口。）
      安装主机应注意：
◆尽量安装在整个保护区的ZY地带，以获得的无线接收距离；
      ◆安装位置应尽量避开大型金属物及无线电干扰源；
      ◆应尽量安装在比较隐蔽的位置；
      ◆在报警主机插上电源之前，应先接上外置天线。
  2、摄像头安装：
           摄像头用于探测移动物体以及拍摄现场照片。安装时应注意：
      ◆应朝向需监测的主要区域并固定好；
      ◆摄像头的视角为60度，固定时应估计好监测范围；
      ◆在5米之内，移动侦测的灵敏度较高，拍照较清晰，超出5米效果会下降，
        特此提示，请注意。
  3、门磁安装：
          门磁是用于感应门窗开合的探测器。随机配有双面胶分别将磁铁和发射盒固定于门和门框上（由于胶的粘性日久天长会下降，建议Z好用螺钉固定）。
安装时应注意：
◆磁铁应安装在近指示灯的那一侧，与发射盒上下对齐，两者尽量靠近，间隙小于10毫米；
   ◆为了获得无线发射距离，请将天线拉出，方向垂直；
   ◆指示灯常亮表示电池电量不足了，请及时更换电池，否则可能会出现漏报。
4、红外探测器安装：
       红外探测器能探测到一定范围内是否有人体移动。安装时针红外探测器固定在墙上，离地2 ~2.2米，调整角度，面对需监测的区域。
     安装时应注意：
     ◆红外探测器对人的横向移动敏感度较高，而对纵向移动的敏感度较低，所以安装时Z好将探测器的朝向与人的行走方向垂直；
◆避免面对窗外、空调、火炉、阳光等温度会发生快速变化的地方、空气流速较高的地方以及宠物会经过的地方，以免发生误报；
◆ 探测范围内不应有大型阻挡物；
◆ 指示灯常亮表示电池电量不足了，请及时更换电池，否则可能出现漏报。

三、 系统设置
1、对码：
每个无线探测器及遥控器都有不同的身份代码，对码是指将无线探测器及遥控器的身份代码存入报警主机中，让主机能识别它们（本机自带的探测器及遥控器在出厂时已对好码，可直接使用）。
    增加配件：若报警主机要增加其他的无线探测器，可在主机正常工作状态下（绿灯常亮或常闪烁时），按住主机后面复位键（RESET）一秒后，等指示灯转亮红色，再把探测器发射一下，若主机的指示灯闪烁一下或外接喇叭“嘀”一声，表示主机已确认。若再按住复位键（RESET）一秒或过20秒后，主机会自动退出并转入正常工作。
    删除配件：当无线探测器（如遥控器）丢失，则需要从主机中清除该探测器，以保安全。具体操作方法详见“6、系统复位”。
    触发配件的方法：如将红外探测器的电源打开，按一下测试按钮让信号灯亮一下，然后关上电源；将门磁发射盒与磁铁错开，让信号灯亮一下；按一下遥控器上任意按钮让信号灯亮一下。
2、设置报警时发送的电子邮箱：
可将抓拍的现场彩色图像发送至用户设置的2个Email信箱，发一条短信息：123456#61#个邮箱地址#（置个邮箱地址）;123456#61#第二邮箱地址#（设置第二个邮箱地址）
   查询主机已存贮的邮箱地址，可发短信息：12356#60#
3、编写短信内容：
       出厂时主机已固化6条短信内容，第1 – 3条对应有线触发端口11、12、13；第4条对应现场图像移动触发报警；第5条对应无线（红外、门磁等）触发报警；第6条对应紧急求助：
      有线端口1报警；         端口1报警
      有线端口2警；           端口2报警
      有线端口3警；           端口3报警
      无线探测器报警：         无线报警
      移动侦测报警：           图像报警
      紧急报警：               紧急事件
    若用户希望自己编写报警短信的内容，用户可通过发送短信的方式来修改现有的短信内容。
      如发短信息：123456#81#前门被打开了#，代替端口1报警；
      如发短信息：123456#82#中门被打开了#，代替端口2报警；
      如发短信息：123456#83#后门被打开了#，代替端口3报警；
      如发短信息：123456#84#注意有现场图片#，代替图像报警；
      如发短信息：123456#81#客厅有人进去#，代替无线报警。
      紧急求助短信编辑指令：123456#86#
      查询主机已存贮短信内容：123456#80##。
   注：用户自编短信内容不超过10个汉字或英文字母。若主机复位，短信内容将恢复到已固化的6条短信内容。
4、系统参数设置：
本机的多项功能须进入设置状态进行操作，没有特殊要求的客户可不必阅读与设置。
    ◆方法一、通过电话设置：
    用电话拨打报警主机号码，自动接通后输入六位密码+[ # ]，听到“嘀”一声表示进入编程状态，接下来您可通过电话键盘输入编程指令，输完后听到“嘀”一声表示输入正确，听到“嘀、滴”两声表示输入错误，请重新输入。
   ◆方法二、通过短信设置：
   编辑短信“六位密码+[ # ]+编程指令”发送到报警主机号码，当主机收到短信后，会执行设置指令并回复一条短信，报告主机的设置状态。若只发“六位密码+[ # ]”，主机将回复短信，报告现在主机所有的设置状态。
   主机返回的确认信息格式：
   撤防；报警声：开；短信：开；彩信：开；电话：关；红 外灯：关；图
像：中
   报警图片：1；请求图片：1；移动侦测：开
每条短信可连写多个设置指令，如发送短信123456#12#1#13#0#即表示启
动短信报警功能并禁止彩信报警功能。
★ ★以上设置方法所使用的编程指令完全相同，具体指令如下：
A、 启用/禁止短信报警功能：
本系统可选择报警时是否发短信。
启用：12#1#（默认）禁止：12#0#
B、 启用/禁止彩信报警功能：
本系统可选择报警时是否拍照并发送彩信。
启用：13#1#（默认）禁止：13#0#
C、 启用/禁止拨号报警功能：
本系统可选择报警时是否拨打电话。
启用：15#1#（默认）禁止：15#0#
D、 启用/禁止摄像头移动侦测报警功能：
启用摄像头移动侦测报警：24#1#（默认）
关闭摄像头移动侦测报警：24#0#
E、 设置报警拍照的图像尺寸：
设置拍照的图像大小（0 – 2）（默认中1），
0- 小；1-中；2-大
小160 X128： 21#0#
中320X240：  21#1#（默认）
大640X480：  21#2#
设置指令：21#－－#
例如：在电话设置状态下，输入21#2#或直接发送短信21#2#，表示将
拍照的图像尺寸设为大（640X480）
F、 设置报警时自动发送现场照片的张数：
22#XX#（XX的范围：01~20，默认为01即一张）
G、 设置请求发送现场照片的张数：
2#XX#（XX的范围：01~20，默认为01即一张）
H、 设置摄像头红外灯是否开启：
开启：23#1#           关闭：23#0#（默认）
I、 设置有声报警、静音报警：
本系统可选择报警时是否鸣响警笛。
有声：11#1#（默认）   静音：11#0#
J、 修改密码：
此密码用于系统设置与远程控时使用，出厂密码默认为123456
指令：31#六位数新密码#
例如：发短信123456#31#888888#，表示将密码改为888888
5、系统复位：
     复位键（RESET），按住复位键（RESET）再插上电源，3秒后听到嘟一声或橙灯转
  为红灯，再等红灯转为橙灯，系统恢复到初始状态，密码为123456，主机内存的所
  有探测器清空。短信内容恢复为原固化的6条短信。

四、 使用方法
报警主机在正常工作状态下，无线遥控器3个按键的使用说明。
1、 布防：
按遥控器上的”布防”键，警笛响一声，主机面板信号灯SIGNAL闪烁绿色，这时
无线探测器触发或现场图像移动触发（布防后延时十五秒左右）或有线端口触发,都会
使主机报警，拨出电话和发送短信/彩信，此时主机面板信号灯SIGNAL变为红色闪
烁。
2、撤防：
    按遥控器上的”撤防”键，警笛响两声，主机面板信号灯SIGNAL绿色常亮，这
时无线探测器触发或有线端口触发都不会使主机报警。
3、紧急报警：
    当有意外事件发生时，无论主机处于布防状态还是撤防状态，按下遥控器的”紧急报警”键，系统将立即报警。
（此功能须配置四键遥控器）
4、报警程序及接警处理：
当有警情发生时，系统将鸣响警号，同时发送短信、彩信，并拨打电话给预设的电话号码。主机的状态灯变为红色闪烁，报点亮。接警者接到报警电话时，摘机后将听到“嘀”一声，自动进入监听，若想进行远程控制，用户可按代码进行控制：
    按4#1#进入现场监听，4#0#退出现场监听；
    按3#1#打开现场报警声音，3#0#关闭现场报警声音；
    按94#1#继电器输出闭合3分钟；
    按2#（1-20）#让摄像头拍照并发送到手机上。
5、远程控制：
   远程控制有电话控制和短信控制两种方法，具体操作如下：
   ◆方法一、通过电话控制：
   用电话拨打报警主机号码，自动接通后输入六位密码+[#]，听到“嘀”一声表示进入设置状态，接下来您可通过电话键盘输入编程指令，密码正确则发出“嘀”一声，然后可上述代码进行控制。
   ◆方法二、通过短信控制
   编辑短信“六位密码+[#]+控制代码”发送到报警主机号码，当主机收到短信后，会执行设置指令并回复一条短信，报告主机的设置状态。短信控制代码与电话控制代码相同，如发送短信123456#1#表示马上对主机进行布防。
   注：其他的控制代码详见附页的“控制代码列表”。
五、 有关彩信服务的附加说明
        彩信服务系ZG移动开辟的多媒体信息传输服务，它对ZG移动旗下的所有品Pai开放（通、动感地带、神州行），所以只要是ZG移动的手机卡，均能用于本彩信报警系统。ZG联通暂不能提供彩信服务。
    目前ZG移动只提供移动网内彩信收发，与ZG联通暂不能联网。
六、 如何测试主机的报警功能
       主机开机后处于撤状态，用户可以通过遥控器（布防键）或发短信（123456#1#1#）来布防。
       当在布防状态下，绿灯慢闪，若有线输入端触发报警（11、12、13任一端对地碰一下），或无线探测器触发报警（无线红外、无线门磁，遥控器的紧急按钮等动作），或在现场对准摄像头走动触发报警，均会使主机发出报警信息。
1、 若主机开启短信/彩信报警功能，则能根据触发口（有线I1、有线I2、有线
I3、无线探测器、图像移动侦测）发送对应短信/彩信内容，发送完短信/彩信后再拨
打电话报警。若主机关闭短信/彩信报警功能，则直接拨打电话报警。在报警时，
可按遥控器的撤防键，退出报警状态。
   2、报警时，用户接通电话可监听，也可远程控制，直接输入控制代码，按
3#1#让主机发出现场警声，按3#0#关闭现场警声。按4#1#切换到监听。
2、 平常时，主人可通过电话远程遥控，输入密码后才能进一步操作。
七．常见故障排除
1、上电橙灯一直慢闪不停，可检查SIM卡是否装好？天线是否装好？
2、上电橙灯一直快闪不停，可检查摄像头是否装好？
3、报警时主机变红灯，有警声，但马上转绿灯，可检查主机是否存储电话号码？
八、主要技术参数（仅供参考）
■主机
供电电源：DC12V
静态电流：≤150mA
报警电流：≤500~600 mA
无线接收频率：315MHz/433 MHz（可选）+ 0.5 MHz
无线接收灵敏度：5m V/ m
抗干扰强度：1 V/ m（频率范围20-100 MHz）
GSM频率：900 /1800 /1900 MHz三频自动切换
外置报警喇叭声强：110db
工作环境：温度-10℃~+40℃相对温度≤90%
可配置无线设备容量：9个
■摄像头
传感器：CMOS
视角：60度
照片格式：JPG
照片尺寸：640X480点，320X240点，160X128点 可调
■无线门磁
供电电源：DC12V（内置12V干电池）
静态电流：≤20μA
发射电流：≤15 mA
发射频率：315 MHz+0.5MHz
发射距离：无障碍距离80米
离合距离：15毫米
工作环境：温度-10℃~+40℃  相对温度≤90%
■无线红外探测器
供电电源：DC9V（内置9V干电池）
静态工作电流：≤100μA
发射电流：≤20 mA
发射频率：315 MHz+0.5 MHz
发射距离：无障碍距离80米
可探测速度：0.3~3米/秒
探测距离：5~12米
探测角度：水平110° 垂直60°
工作环境：温度-10℃-+40℃ 相对温度≤90%
■遥控器
供电电源：DV12V（内置12V干电池）
静态电流：0
发射电流：≤15mA
发射频率：315 MHz+0.5 MHz
发射距离：无障碍距离80米
工作环境：温度-10℃-+40℃ 相对温度≤90%

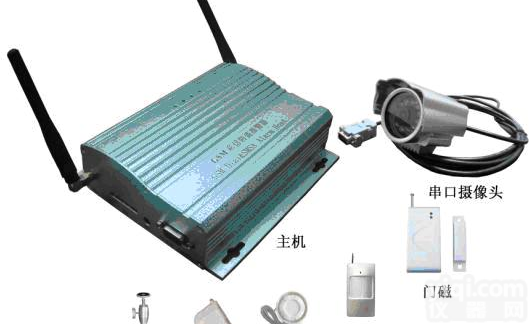

九、标准配套
1、系统主机一台
2、串口摄像头一只
3、无线门磁一副
4、无线红外探测器一只
5、遥控器两只
6、稳压电源一只
7、警号一只
8、使用说明书一本
十、储存、运输及售后服务
    储存条件：温度在-10℃~+40℃，相对温度小于90%，通风、无腐蚀物体，标准包装箱堆放层数小于六层。
售后服务：本公司对产品实行完善的售后服务，若系统出现故障，请勿自行拆装维修，请与您购买的商家联系。具体事项请看随机所附的“保修卡”。
十一、控制代码列表
操    作 功能说明 操    作 功能说明
1#1# 马上布防 1#0# 马上撤防（默认）
2#－－# 马上请求发送现场图片（1-20张），2#1#表示1张图片
3#1# 马上打开现场报警声，立即响 3#0# 马上关闭现场报警声
4#1# 马上打开现场监听 4#0# 马上关闭现场监听
11#1# 设置报警声开启（默认） 11#0# 设置报警声关闭
12#1# 设置报警时发送短信（默认） 12#0# 设置报警时不发送短信
13#1# 设置报警时发送彩信（默认） 13#0# 设置报警时不发送彩信
15#1# 报警时拨打电话（默认） 15#0# 报警时不拨打电话
21#－－# 设置拍照的图像大小（0-2）（默认中1），0-小；1-中；2-大
22#－－# 设置报警时自动发送现场图片的张数（0-20），（默认1张）
23#1# 设置红外灯开启 23#0# 设置红外灯关闭（默认）
24#1# 设置摄像头移动自测开启（默认） 24#0# 设置摄像头移动侦测关闭
31#－－# 设置新密码（默认123456），1-6位密码
50## 查询已经存储电话号码
51#－－# 设置用户号码第1组（0-15位） 52#－－# 设置用户号码第2组（0-15位）
53#－－# 设置用户号码第3组（0-15位） 54#－－# 设置用户号码第4组（0-15位）
55#－－# 设置用户号码第5组（0-15位）
60## 查询已经存储邮箱地址
61#－－# 设置第1个邮箱地址（0-31位） 62#－－# 设置第2个邮箱地址（0-31位）
70## 查询已经存储的报警ZX电话号码
80## 查询已经存储短信内容
81#－－# 设置短信内容第1组（1-10字） 82#－－# 设置短信内容第2组（1-10字）
83#－－# 设置短信内容第3组（1-10字） 84#－－# 设置短信内容第4组（1-10字）
85#－－# 设置短信内容第5组（1-10字）
90## 查询当前主机端口状态
91#1# 控制主机端口1输出高 91#0# 控制主机端口1输出低
92#1# 控制主机端口2输出高 92#0# 控制主机端口2输出低
93#1# 控制主机端口3输出高 93#0# 控制主机端口3输出低
94#1# 控制主机端口4（继电器两端吸合） 94#0# 控制主机端口4（继电器两端断开）
