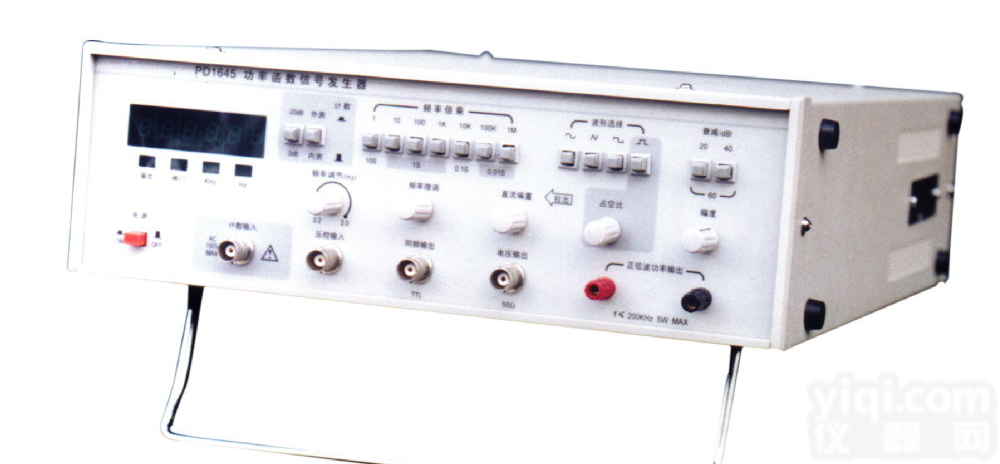

PD1645 功率函数信号发生器、PD1645功率函数信号发生器

是否提供加工定制	是	类型	函数信号发生器
品Pai	隆宇	型号	PD1645
频率	0.2Hz-2MHz 0.2Hz-200KHz（MHz）	外形尺寸	360×310×100（mm）
重量	4.5（kg）

1、频率范围 1.1电压输出时：0.2Hz～2MHz 1.2正弦波功率输出时：0.2Hz～200KHz 2、输出波形：正弦波、三角波、方波、脉冲波、TTL脉冲波 3、方波前沿：小于100ns4、正弦波4.1失真：10Hz～100KHz＜1%4.2频率响应：0.2Hz～100KHz≤±0.5dB 100KHz～2MHz≤±1dB5、TTL脉冲波5.1电平：高电平＞2.4V，低电平＜0.4V，能驱动20只TTL负载。5.2上升时间≤40ns6、电压输出6.1阻抗：50Ω±10%6.2幅度：≥20Vp-p6.3衰减：20dB、40dB、60dB6.4直流偏置：-10V±10V连续可调。7、正弦波功率输出7.1输出功率：10Wmax(f≤100KHz) 5 Wmax(f≤200KHz)7.2输出幅度：≥20Vp-p7.3保护功能：输出端短路时报警，切断信号并具有延时恢复功能。8、脉冲占空比调节范围：80:20～20:80（f≤1MHz）9、VCF输入9.1输入电压：-5V-0V9.2Z大压控比：1000:19.3输入信号：DC-1KHz10、频率计10.1测量范围：1Hz～10MHz 6位LED数字显示10.2输入阻抗：不小1MΩ10.3灵敏度：100mVrms10.4分辨率：100MHz、10Hz、1Hz、0.1Hz10.5Z大输入：150V（AC＋DC）（带衰减器）10.6输入衰减：20dB10.7测量误差：≤3×10-5±1个字11电源适应范围11.1电压：220V±10%11.2频率：50Hz±2Hz11.3功率：25VA12、外形尺寸：360mm(L)×310mm(B)×100mm(H)13、重量：4.5KG
