【照度变送器】

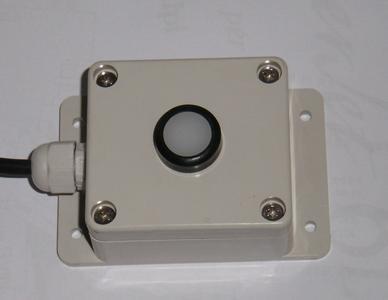

照度变送器采用具有较高灵敏度的感光探测器，配合高精度线性放大电路，经过严密检测、生产的具有多种测量范围和信号输出类型的实用型产品。变送器外壳采用壁挂安装设计，结构精致、外形美观，是一款应用范围广泛、性价比极高的光照度测量产品。
【照度变送器应用场合】
农业大棚、工业现场测量、办公室、超市、档案室、生产车间、仓库、机房、工地等测量的场合。标准模拟电压或电流变送器输出，标准RS-232或485通信接口，可以直接配接计算机。
【照度变送器技术参数】
【产品名称】照度变送器
【工作电压】 12VDC 或24VDC
【测量范围】 0-100000Lux 或指定
【厕灵精度】 ±3%
【输出信号】 0-5V 0-10V 1-5V 三线制 4-20mA
【通讯输出】 RS232或485
【安装方式】 壁挂式
【显示方式】 LCD液晶屏
【工作环境】 0-50度 0-80%RH
【照度变送器通讯说明】
可通过标准的RS232或RS422/485通讯口，可直接接计算机通讯，通讯协议采用标准MODBUS通讯协议，在使用组态软件时，须选用的设备为MODICON(莫迪康)的PLC，MODBUS-RTU设备。数据为整型16位。支持MODBUS协议03H、04H、06H指令（03H、06H读写参数，04H读测量值)，数据格式为：1位起始位，8位数据位，1位停止位，无校验。
例1：读取照度测量值（测量值=1000）
发送数据为:01 04 00 00 00 01 31 CA
其中，01时本机地址，04是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，31 CA 是校验码。
返回数据为:01 04 02 03 E8 B9 8E(其中03 E8对应测量值)
其中，01是本机地址，04是通讯指令，02为返回数据即测量值字节数，B9 83是检验码。
RS485通讯说明：
RS-485通讯线采用屏蔽双绞线，其一端通过RS-232/485转换模块接到计算机的串行通信口，另一端接到RS-485模块通讯端子，其连接方式如图所示：
双芯屏蔽线的屏蔽层单端与设备保护地连接。当一台计算机挂多台仪表时，网络拓扑结构为总线型，每台设备必须直接并接在干线上。以减少信号反射干扰。通讯距离长时可选择中继模块。
【有关照度的一些说明】
1、 照度是体现光照强弱的单位，其通俗定义为照到单位面积（m²）上的光通量。照度单位是每平方米的流明（Lm）,也被称为勒克斯（Lux）。
2、 1个单位的照度大约为1个烛光在1米距离的光亮度。在我国，一般情况下，夏日晴天强光下照度为10万Lux（3～30万Lux）， 阴天照度为1万Lux，日出、日落光照强度为300～400Lux，室
内日光灯照度为30～50Lux，夜里0.3～0.03 Lux（明亮月光下），0.003～0.0007 Lux（阴暗的夜晚）
