该机适用于各种流体输送用塑料管材进行管材液压瞬时爆破和长期恒定耐压下热塑性管材耐破坏时间的测定。它是各科研院所、质检部门及管材生产厂家必备的检测仪器。静液压试验机采用计算机及嵌入式分布式控制。每一路为一个模块,每个模块设有一个MCU微电脑,用来接收计算机控制指令实现控制,计算机可以通过RS232串行总线把控制信息传递给微电脑,每一路微电脑根据指令进行单独控制。
本公司今日报道:

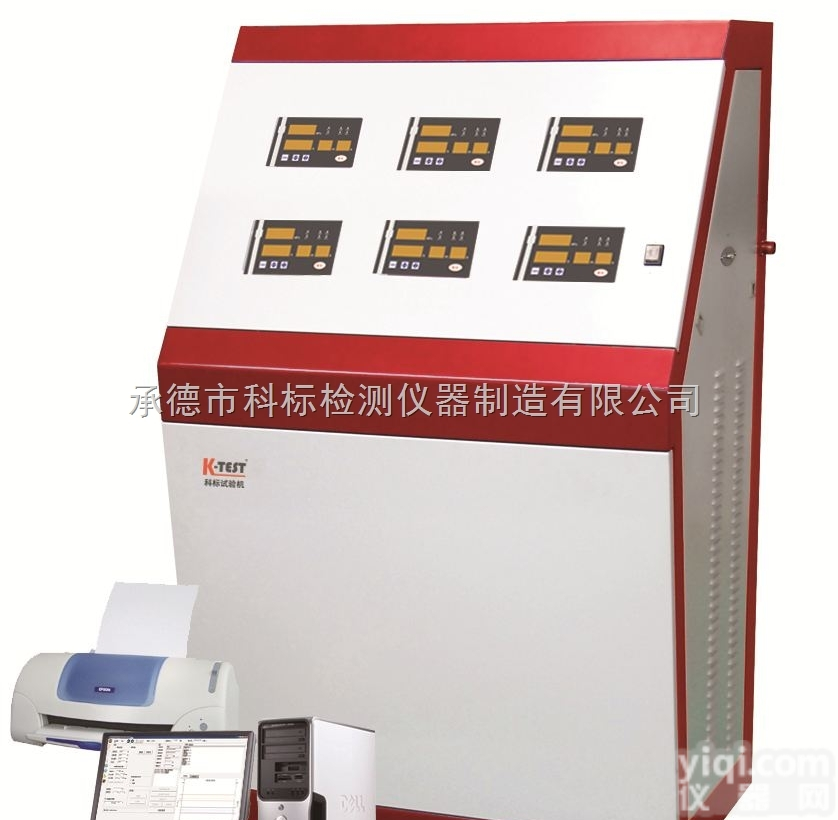

KXGJ-10C系列静液压试验机
该机适用于各种流体输送用塑料管材进行管材液压瞬时爆破和长期恒定耐压下热塑性管材耐破坏时间的测定。它是各科研院所、质检部门及管材生产厂家必备的检测仪器。
静液压试验机采用计算机及嵌入式分布式控制。每一路为一个模块,每个模块设有一个MCU微电脑,用来接收计算机控制指令实现控制,计算机可以通过RS232串行总线把控制信息传递给微电脑,每一路微电脑根据指令进行单独控制。任何一路出现问题,只要把当前工位的截止阀关闭,则不会影响其他工位的正常运行,其具有管材破裂识别、实时监控、来电数据恢复、打印、存储试验结果、试样预处理设置等功能,可以存储7天的数据。
标准号 | 标准名称 |
GB/T6111-2003 | 液体输送用热塑性塑料管材耐内压试验方法 |
GB/T15560-95 | 流体输送用塑料管材液压瞬时爆破和耐压试验方法 |
IS01167-2006 | Thermoplastics pipes, fittings and assemblies for the conveyance of fluids --Determination of the resistance to internal pressure -- Part 1: General method |
ASTM D1598-2004 | Pipe, Plastic, Under Constant Internal Pressure, Time-to-Failure of (No S/S Document) |
ASTM D1599 | Standard Test Method forResistance to Short-Time Hydraulic Pressure of PlasticPipe, Tubing, and Fittings1 |

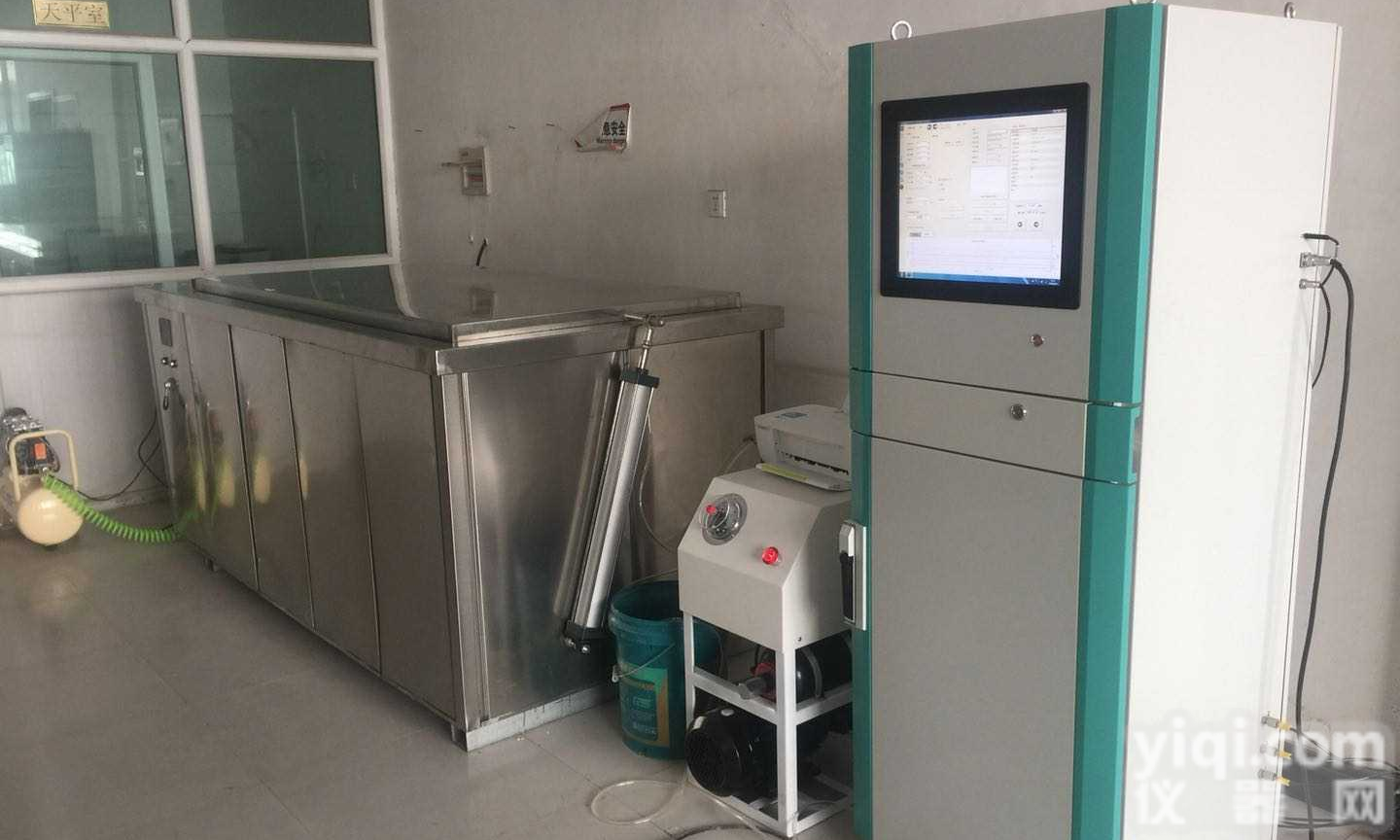

本机器既可以做耐静液压试验,也可以做爆破试验,在PC机上输入管材的环应力、壁厚和平均外径等参数,自动计算出试验压力,也可根据实际经验手动输入试验压力,计算机通过RS232串行总线传递给下位机(单片机mcu),下位机自动对管材进行恒压,高压柱塞泵产生高压液体压力源,经过压力控制系统,由高压软管输送给介质恒温箱内的试样中,进行管材的长时间静液压试验或爆破试验。
控制系统主机: 三级监控·两级电脑·一机多用·尊贵品质·超人性化·功能多样
Ø 三级监控
第1级1小时细微监控;第二级48小时假日监控;第三级全过程综合监控。外加恒温介质温度监控。
Ø 两级电脑双控操作
在计算机端可以对压力主机进行压力设定、压力控制,并能够进行各种参数的设置并进行启动,也可以关闭计算机,在主机端进行压力和时间设定,并根据自己的习惯进行正计时和的设置。
Ø 一机多用
既可以进行管道长期静液压试验又可做管材的爆破试验(每路都可进行爆破和压力试验),还可用于热塑性管材静液压状态下的热稳定性试验。每路都具有多级蓄能压力控制,响应速度快,确保压力控制稳定;可延长电磁阀的使用寿命。
Ø 尊贵品质
整机全部选用欧盟CE认证电子元器件、德国电磁阀,品PaiGEMS传感器;长期运行可靠和稳定性极高,一路多口试验效率高,使用成本低、经济效益好。
Ø 压力控制范围宽
每个工位压力控制范围均为0.4-10MPa任意设定。
Ø 高可靠性的保证
所有电气、机械及软件部分均设有安全防护措施。如防漏电,防短路,防静电,防干扰,防渗漏,防停电,防误操作等等。
Ø 集成模块式组装
设有微控单元和电磁阀控制单元,互不干扰,一路试验破裂不影响其他路的正常试验。
Ø 功能齐全
具有破裂识别、实时监控、断电保压、掉电保护、来电自动恢复。打印、存储试验结果等功能。控制主界面具有中英文选择,提供多种语言操作功能。
Ø 超人性化设计
有自动增加时间选项,也可以手动增加时间,可用于补偿中间无效时间,也可以中间更改试验压力,用于满足一些特殊管材试验的要求。
Ø 产品共分三部分
压力主机、水箱、夹具。每部分规格型号由用户选择,也可承接客户特殊定制。
压力源: 压力高·流量大·自动蓄水·蓄能稳定
Ø 主压力源是用来自进口泵头,自成一体、一台压力源可接多台主机。
Ø 压力控制仪表,响应快,压力控制稳定,采用可靠的机械式表头。
Ø 主压力高,流量大。
Ø 压力范围宽,蓄能压力4-12MPa任意可调。
Ø 噪音小,安全稳定。
Ø 仪器自带漏电保护功能。
Ø 弹性连接,噪音小。
KXGJ-10A静液压试验机 |
试验管径范围 | D16D800 |
爆破压力 | 10MPa(其他压力需要特殊订货) |
试验路数 | 140路(任选) |
控制方式 | 单片机控制(可含计算机控制接口)。 |
数据保存 | 每路都具有断电数据保护功能,开机即可恢复 |
时间 | 定时时间 | 09999小时59分 |
计时精度 | ±0.1 |
时间分辨率 | 1s |
Z小设置单位 | min |
压力 | 压力控制范围 | 0.410MPa |
压力控制精度 | -1 +2 |
压力显示分辨率 | 0.001MPa |
测量范围 | 4100FS |
示值允许误差极限 | 示值的1以内 |
名称 | 产地及用途 | 数量 |
电磁阀 | 进口 | 工位数2 |
压力变送器 | 英国GEMS | 工位数1 |
电接点压力表 | 国产 | 1 |
高压柱塞泵 | 进口 | 1 |
单工位蓄能器 | 国产 | 工位数1 |
压力站蓄能器 | 国产 | 1 |
短高压软管 | 科标 (耐温100耐压63MPa) | 工位数1 |
长高压软管 | 科标 (耐温100耐压63MPa) | 工位数1 |
电脑(PC)及打印机 | LEVONO | 1 |
