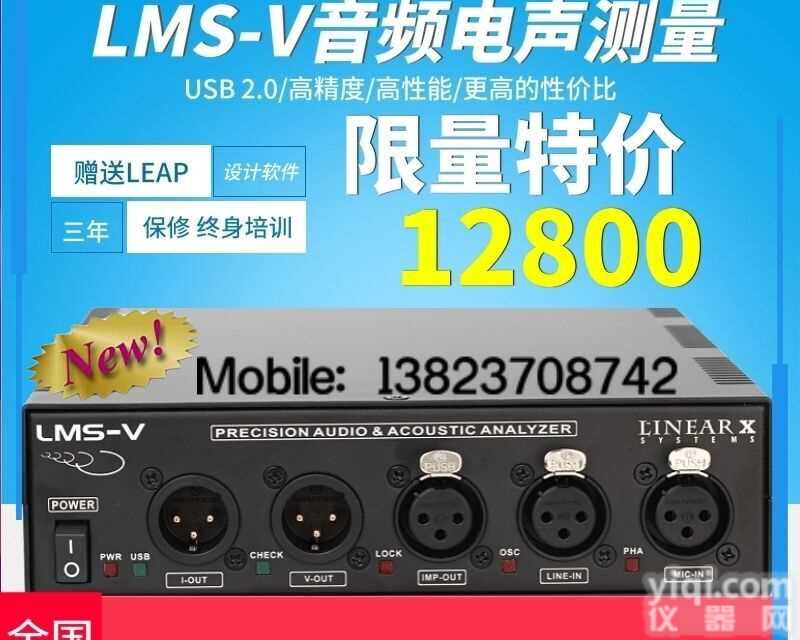

LMS扬声器测试仪从推出到现在25年的时间,在全世界被很多扬声器开发与制造厂家广泛应用研发与生产质量控制,传统的LMS扬声器测试仪采用ISA卡的形式提供,所以面临着越来越多的零件过时,所以为了彻底解决这些问题,25年后的今天新推出采用USB架构模式与COM架构模式的LMS-V全新产品。
LMS-V系统硬件:
LMS由低失真正弦波振器、双稳态可调跟踪滤波器、麦克风前置放大器、门控峰值/平均电平探测电路组成。含一组线路电平输出,平衡线路输入与有源麦克风输入。可以四种方法中任选一种用于测量,外接麦克风前置言辞大器可作电平校准,测试频率范围从12Hz允许多达200个逻辑空间频率数据点,相当于屏幕上每个象素有一个数据点。双踪滤波器可以进行平坦、低通、高通、带通与带阻几种响应测量方法。测理精度和灵活性可与其它昂贵几倍的系统相媲美,对于新手和富有经验的老手,都更容易进行设置和操作
LMS-V覆盖了以前LMS版本的所有硬件和软件的特征和功能,并且扩展了新功能:
>高性能,高精度,全模拟信号的频域测试,范围为10Hz-100kHz
>高性能的可选乘法DAC构架
>适用于高精度的噪音和信号测试的RMS真值测量
>抗噪音的相位真值测量可连续测360度
>低失真可编辑的正弦信号,精度为0.001%, 10Hz-100kHz
>精确的噪音产生器,平直的PINK滤波器(0.05dB),10Hz-40kHz
>8-极点可编辑的滤波器组合可用于低通,高通和带通应用
>滤波器组合可插入输出路径用于有限带宽的噪音的产生
>通用的4次高通有限带宽滤波器:10Hz, 20Hz, 22.4Hz, 400Hz
>扩展了4次低通有限带宽滤波器:20KHz, 22.4KHz, 30KHz, 80KHz
>扩展了计权滤波器:ANSI-A, ANSI-B, ANSI-C, ANSI-D, ITU-R-ARM, ITU-R-468
>140DB的动态范围,Z小:-120DB,:+20DBM
USB接口,WINDOWS兼容软件
单次测试多条曲线,多种测量
采用Open GL 3D图形显示极性3D数据
新增加了软件和QC宏特征,支持LT360转盘
DB25M接口的数字输出信号,用于控制继电器,伺服系统等
内置存储所有校正数据而且可追溯
LMS-V系统软件:
八种测量模式:电压、SPL、阻抗、RT60、电感、电容、极电压、极图。
LMS的所有硬件功能均可通过分析器参数对话框进行控制和修改,还可作为快速设定文件保存在磁盘上供将来调用控制面板参数。10Hz到100KHz范围内的任意频率点扫频,扫描点数精度从2到800点可选。
LMS提供了丰富的实用程序,用于数据处理和图形处理。数值数据可以作为简单的ASCII文本文件从程序输入和输出。图形可以用多种不同的格式作为向量或点阵图像文件输出,这些格式包括BMP,GIF,PCX、PNG,EPS,AI,PDF,WMF,EMR。强大的曲线俘获(Curve Capture)工具可以从点阵图像中提取数值曲线数据。这些可以是书本,手册中的图片,或者是扫描仪输出的图像。曲线编辑(Curve Capture)工具使你能够用图形创建你自己的曲线或者编辑数据库(library)中的任何数据。所有的图形均以所见即所得的方式在一个绘画板上进行设计。屏幕显示与打印输出相同。用户可以对图形的多种设计要素进行全面控制,包括字体、颜色以及线条的类型。系统还提供可输入项目名称、人员、以及公司名称的定制图形文件,这些图形布局中还带有注释区及注意事项区。使用任何标准的Windows打印机,驱动程序,均可支持高分辨全色打印。
LMS软件可由用户编写的宏程序进行控制。LMS宏编程语言可用于编写操作人员屏幕提示信息、控制测试扫描、运行软件工具、控制图形打印、输出数据、以及执行合格/不合格检测。处理菜单提供数学运算功能,数据处理功能以及其它专门曲线处理能力,这些能力可应用于测量数据或输入的其它数据。滤波,刻度,拼接,相位生成和数学运算使用户能对所测得的数据进行完全控制,而不需要使用外部数据处理程序。
该系统拥有以下特点: 1、 不需昂贵的消音室 2、 精确的数据后处理和管理 3、 基本频率范围从10HZ到100KHZ 4、 具有一个从90db到16比特的数字音频的动态区间 5、 采用双跟踪滤波器 6、 采用多种测量方法,准确性和灵活性可同高价格系统媲美 7、 设置和操作要比其它系统简便
支持任何一种品Pai打印机.
曲线库可保存99条曲线作比较与平均.
曲线可直接传送到LEAP-5作分析.
多曲线拷贝/粘贴传输.
精确的喇叭参数推导.
扬专长器参数仿真.
强大的图表导出功能.
手动频率扫描.
扫描精确度可达800点.
测试宏的编辑.
麦克风参数文件的编辑\创建.
曲线颜色、背景、粗细的任意修改,方便重叠、打印、比较。
曲线的编辑、创建、修改。
的后处理与指向性极坐标图显示
LMS-V USB扬声器测试仪新增功能还包括:
*增加20dB的增益级获得更大的动态范围和更低的信噪比
*内置测试功放
*V&I(电压除电流)测量真实阻抗功能(即原XI-BOX)
*采用100mA电流源9V供电的LVP接口,支持M50麦克风与LP201加速计
*改良更平滑的振荡器输出信号
*改良并更快的测量扫描速度
*改良的外部过电压保护电路
*新增TTL I/O控制口,可联机实现自动控制测量
*内建EEPROM储存校准数据
*更新的LMS-V WINDOWS USB全速驱动程序
*三重曲线测量,线路输入与麦克风输入
*附加宏功能,包括支持多台LT360转台驱动
