地下液压顶管机1. 范围本标准规定了地下液压顶管机的型号及其本参数、技术要求、实验方法、检验规则、标识、包装、运输及储存。本标准适用于电力、电信等部门穿越、铺放管线用的地下液压顶管机。2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不使用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件,其版本适用于本标准。GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差GB/T15622液压缸试验方法3. 型号及技术参数基本参数产品基本参数应符合表1的规定(如下)4. 技术要求4.1外观4.1.1各部件的表面应光洁、平整,刺、飞边。4.1.2各喷涂部件应喷涂均匀,颜色一致,无流挂、无漏喷现象。4.1.3液压系统在加压和回转过程中,油路应无漏油现象。4.1.4整机在工作状态下,应运转平稳,无卡滞现象。4.2未注公差机械加工零件、部分的极限偏差应符合GB/T1804-2000中C级要求。4.3要求焊缝表面应平整均匀,无夹渣、漏焊现象,焊缝宽度不得小于7MM。4.4产品在正常工作状态下的施工距离为50M—60M的范围内,其安全系数为1.5倍。4.5产品在正常工作状态下,油缸推力为800KN—5000KN,其安全系数为1.5倍。4.6液压站在工作状态下应散热良好。4.7支撑板应平整无明显弯曲。4.8液压系统应进行无负荷和有负荷试验,产品运动灵活,无卡滞现象,无泄漏和油缸部件无破损发生。4.9产品整机空载运转时,各机构必须运转平稳,无异常噪音。5.试验方法5.1外观及采用自然光线下目测、手感的方法检验。5.2钻孔长度采用钢卷尺测量。5.3行走偏差采用水平尺、经纬仪检验。5.4油缸顶力按GB/T15622规定的方法检验。5.5液压系统进行有负荷试验和无负荷试验,观察是否符合标准要求。5.6产品进行空载试验,观察是否符合标准要求。6.检验规则6.1产品需经厂质检部门检验合格后,附有合格证方可出厂。6.2产品分出厂检验和型式检验。6.3出厂检验应逐台进行。6.4型式检验应从出厂检验合格的产品中随机抽取2台进行检验。6.5出厂检验项目为本标准的4.1、4.7、4.8。6.5.1出厂检验的判定产品经出厂检验全项合格时,则判该批产品为合格品。若有一项指标不合格,允许重复加倍抽样复检,经复检该项仍不合格时,则判该批产品为不合格品。6.6型式检验为本标准全部技术要求。6.6.1有下列情况之一应进行型式检验:A原材料、工艺、配方有重大改变可能影响产品质量时;B出厂检验结果与上次型式检验有较大差异时;C停产6个月以上重新恢复时;D正常时一年应进行一次;E国家质量技术监督机构提出进行型式检验要求时。
$n
![](http://item.yiqi.com/pic/ConPic/3/tb_obl340simrk09245402.jpg)
n适用范围:胶带成品自动卸取及纸管芯自动装置 技术参数: 工作宽度:1300mm (1000mm、1600mm) 纸管内径:3″ (1″) 使用气压:5KG/CM2 毛重:300KG 装箱尺寸: 5.5×0.8×1.7m
$n
![](http://item.yiqi.com/pic/ConPic/3/tb_q5tesiwajrs09245322.jpg)
n水钻顶管机使用说明:1使用前先检查水钻顶管机线路是否接好,是否漏电或电缆划伤现象.2严禁无水扩孔,必须做到先供水后开钻,先停钻后停车的方法.3扩孔时,先加42钻头钻通管道,在回拖撤杆时卸下钻头,安装扩孔器进行回钻扩孔.4回钻扩孔时,应根据土质情况,孔径大小,调整回钻扩孔速度.5为了便于施工,小型非液压顶管机安装了正反向开关,解决了换杆时手动操作缓慢.的问题(接换钻杆时必须配合固定钳将连接处卡死再进行换杆)6换杆时细致观察工作变化(唯独是反向换杆),确认钻杆无松动,滑扣,钻杆脱落现象.7一般回拖扩孔时比正常直行钻进时需要的注水量大,妥善调节高压水泵的流量可减少管道内存淤泥量.8钻孔时,水的流量一般为10~20L/min 压力为0.1~2MPa9扩孔完毕后,如果管道淤泥清除不理想,可采用本机配备的螺旋杆做二次出土.该钻机由交直流两用串激电机驱动,具有功率大,过载能力强,钻孔效率高等优点。钻机的安全采用双绝缘结构及机体内有离合器装置。壳内由高强度铝合金压铸成型,具有较高的强度。
$n
![](http://item.yiqi.com/pic/ConPic/3/141421667710.jpg)
n水钻顶管机技术参数:额定功率Kw3减速器主轴额定转速r/min240额定电压V380/660主轴额定转矩N.m65额定频率Hz50钻孔直径mmΦ32-Φ50()Φ70-Φ120(土质)额定电流A6.5/3.7钻孔长度m80m(土质层)额定转速r/min1420主机外形尺寸(长×宽×高)mm650×365×395电动机相数3钻机重量(不包括钻杆)kg75额定工作制连续S1水钻顶管机使用说明:1使用前先检查水钻顶管机线路是否接好,是否漏电或电缆划伤现象.2严禁无水扩孔,必须做到先供水后开钻,先停钻后停车的方法.3扩孔时,先加42钻头钻通管道,在回拖撤杆时卸下钻头,安装扩孔器进行回钻扩孔.4回钻扩孔时,应根据土质情况,孔径大小,调整回钻扩孔速度.5为了便于施工,小型非液压顶管机安装了正反向开关,解决了换杆时手动操作缓慢.的问题(接换钻杆时必须配合固定钳将连接处卡死再进行换杆)6换杆时细致观察工作变化(唯独是反向换杆),确认钻杆无松动,滑扣,钻杆脱落现象.7一般回拖扩孔时比正常直行钻进时需要的注水量大,妥善调节高压水泵的流量可减少管道内存淤泥量.8钻孔时,水的流量一般为10~20L/min 压力为0.1~2MPa9扩孔完毕后,如果管道淤泥清除不理想,可采用本机配备的螺旋杆做二次出土.
$n
![](http://item.yiqi.com/pic/ConPic/3/14142166086610.jpg)

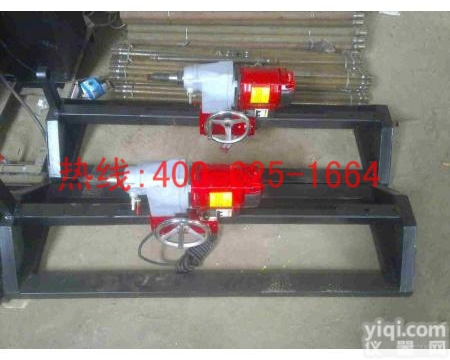

n产品描述:水钻顶管机(220V水钻顶管机,380V水钻顶管机,注水式顶管机,可调水速小型顶管机,自来水顶管机,水利顶管机)在原来笨重的油缸顶管改进成目前的注水钻管,操作简单,设计合理,应用方便适合于小型顶管,如自来水公司,水利建设,通讯管道,穿越公路等。该顶管机有体积小,重量轻,工作效率高,简单易操作等特点。水钻顶管机使用说明:1使用前先检查水钻顶管机线路是否接好,是否漏电或电缆划伤现象.2严禁无水扩孔,必须做到先供水后开钻,先停钻后停车的方法.3扩孔时,先加42钻头钻通管道,在回拖撤杆时卸下钻头,安装扩孔器进行回钻扩孔.4回钻扩孔时,应根据土质情况,孔径大小,调整回钻扩孔速度.5为了便于施工,小型非液压顶管机安装了正反向开关,解决了换杆时手动操作缓慢.的问题(接换钻杆时必须配合固定钳将连接处卡死再进行换杆)6换杆时细致观察工作变化(唯独是反向换杆),确认钻杆无松动,滑扣,钻杆脱落现象.7一般回拖扩孔时比正常直行钻进时需要的注水量大,妥善调节高压水泵的流量可减少管道内存淤泥量.8钻孔时,水的流量一般为10~20L/min 压力为0.1~2MPa9扩孔完毕后,如果管道淤泥清除不理想,可采用本机配备的螺旋杆做二次出土.水钻顶管机技术参数:额定功率 3KW 额定电流 6.5/3.7主机重量 50KG 硬度系数 F≤10额定电压 220/380V 防爆合格证号 2072126额定转速 2800 外壳保护等级 IP44钻孔速度 2800mm/min 安全标志证号 MED070039
$n
![](http://item.yiqi.com/pic/ConPic/3/14142166352010.jpg)
n
