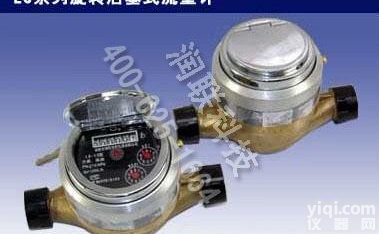

旋转活塞式流量计 细说明】旋转活塞式流量计产品特点:精度高易清洗可操作性强旋转活塞式流量计技术参数:测量范围:0.15-60m3/h精度等级:0.8%公称通径:10-100mm适用介质:水、油工作压力
详细说明:LS系列柴油流量计是国内首次研制成功的新型容积式流量计。达到国内先进水平。由于它的流量下限低。量程宽。精度高,结构简单。工作可靠.价格低于同规格的容积式流量计。因此可直接安装在火车、拖拉机、发电机组、内河或近海航行的船舶中测量各类动力机器的燃油耗量。及各种较重液体的装卸计量和管道过液计量。是液料考核管理的仪表。有利于节能工作的深入开展。是目前理想的可在量大面广的交通工具上应用的油耗表,深受能源计量部门、科研部门、交通部门、车船制造厂等各类厂家的欢迎。通过密度和粘度修正。还可以测量其他油品和高粘度液体。+流量计公称通径、规格、流量范围(见表)+示值误差:从流量Qmax至Z小流量Qmin之间为2%、l%、0.5%、工作压力:l.6MPa。特殊要求可另定介质:汽油、柴油、煤油及粘度相近的轻质液体,重质液体及腐蚀性液体燃油粘度:2—6.8mPas。特殊要求可另定燃油油滤:内置铜质滤芯过滤网。或外配过滤器燃油中杂质颗粒度:0.02mm,特殊要求可另定显示方式:字轮显示或者脉冲输出接二次仪表显示流量范围规格型号档次流量常用流量Z小流量A402046B30152C251251A15075108B100608C50253001501510B25012512.5C10010010A5002502513B40020020C200175178004004015B70035025C60030030A1600<,/P>8008020B1400功070C120060060A4000200020025B30001500150
$n
$n旋转活塞式流量计细说明】旋转活塞式流量计产品特点:精度高易清洗可操作性强旋转活塞式流量计技术参数:测量范围:0.15-60m3/h精度等级:0.8%公称通径:10-100mm适用介质:水、油工作压力:16bar工作温度:-40℃-150℃黏度范围:120000mpas (cp)
$n
$n机械接口1/4NPT 1/2MPT0测量气体:空气,氮气,氧气 二氧化碳、氢气、氩气等;测量范围0~10L/MIN 0~25L/MIN 0~200L/MIN三种规格;口径是DN6与DN12;MF5700系列气体质量流量计是基于我公司自主研制的MEMS流量传感芯片,其 原理是利用流动气体传热传质的依存关系,在其上、下游产生温度变化而到气体的质量流量。 该流量计同时实现热源的产生与温度的测量。芯片处于工作状态时,在传感器的周边成稳定的 温度场分布。一旦一定质量的气体流过传感器时,气体的流动将破坏该温度场的分布,成特定 的、取决于该气体的质量和速度的温度场分布。MF5700气体质量流量计是根据我公司自有MEMS技术传感芯片开发的一款应用范围较广、低功耗、可移动式设计、带显示、能够实现网络化常规的计量设备。该设备适用应用于医院临床供氧监视和计量(即医用氧气表)、食品行业冲氮、工业及商业方面需要的气体流量监测。产品特点: - MEMS技术应用,实现小流量测试,精度高 - 低功耗便携式设计 - RS485通讯方式可实现网络集中化管理 - 实时监测瞬时流量和计算累计流量 - 密码管理,超限报警 - 友好的接口方式,实用于各种气体监测的应用场合 - 铜制管体能够用于各种气体介质测量 - 体积小,易于安装机械尺寸:L(mm)W(mm)DMF57066740NPT 1/4MF57129850NPT 1/2或BSPT 1/2技术参数:性能参数MF5706MF5712单位量程0~10,250~200L/Min精度± (2+0.5FS)± (2.5+0.5FS)%重复性0.5%响应时间≤ 2sec供电方式4节AA电池或外部适配电源功耗≤ 10mW输出方式RS485 (选配)显示方式LCD显示单位瞬时流量:SLPM(L/min);累积流量:NCM(m3)显示分辨率0.010.1L/Min键盘三个按键功能描述密码设置;总量设置和清零;报警功能工作压力≤ 0.8MPa工作温度-10 ~ +55℃压力损耗≤ 600≤ 2000Pa工作时间周期(电池)> 60天标准校准气体氮气,20°C,101.325kPa引出线专用miniUSB(选配)管径6mm12mmmm机械接口NPT 1/4NPT 1/2重量约350g
$n
n提醒事项:以下产品只是本厂部分打样,欢迎客户询价洽谈您所需要的打样产品!
$n
n旋转活塞式流量计由于其具有流量下限低、量程宽、精度高、结构简单、工作可靠、价格低于同规格的容积式流量计等特点,因此它是液料考核管理的仪表,有利于节能工作的深入开展。它可直接安装在火车、拖拉机发电机组、内河或近海航行的船舶中测量各类动力机器的燃油耗量,及各种较重液体的装卸计量和管道过液计量,深受能源计量部门、科研部门、交通部门、车船制造厂及各用液领域的欢迎,是目前理想的可在量大面广的交通工具上应用的油耗表。旋转活塞式流量计,是属于容积式流量计,它基于活塞与计量室一直保持相切密封状态。并有一个固定的偏心距计量元件活塞,在压差的作用下,对活塞产生转动力矩,使活塞做偏心旋转运动,活塞的转数正比于流体的流量,通过记数机构记录出活塞转数比,即可测得流体总流量。 旋转活塞式流量计进出口由隔板隔开。当被测流体从进口进入计量室,这时进出口形成压差,迫使活塞逆时针旋转如图所示。流体连续流入,迫使活塞转动如图所示,形成二个半月牙腔体,在压差作用下迫使活塞转动如图3所示,v2流体从出口排出,使活塞转动,在压差作用下转动如图l所示,v1流体从出口排出,活塞每转一周迸出的流体等于v1+v2的和。1、公称通径 dn15-80(mm) 2、工作压力 1.6-40mpa 3、流量范围 0.05-32 4、精度 ±0.2% 5、环境温度 0℃~280℃ 6、壳体材质 铸钢、不锈钢
